拆解报告:微软Surface头戴式降噪蓝牙耳机

一直以来,微软Surface产品线凭借着出色的工业设计,和坚持自己独立的思考而深受粉丝青睐。作为Surface家族的新品类成员,Surface Headphones也是微软首次涉足音频领域的敲门砖之作。相比市面上其他头戴式耳机,Surface Headphones拥有出色的降噪表现的同时,还拥有独特的设计风格,以及更加人性化的拨盘式调节旋钮。



微软Surface产品购买入口

此前我爱音频网曾经上手细致体验过这款产品,下面再来看看这份迟到的微软Surface头戴式降噪蓝牙耳机拆解报告吧!

我爱音频网还拆解过微软的USB-C音频转换线。

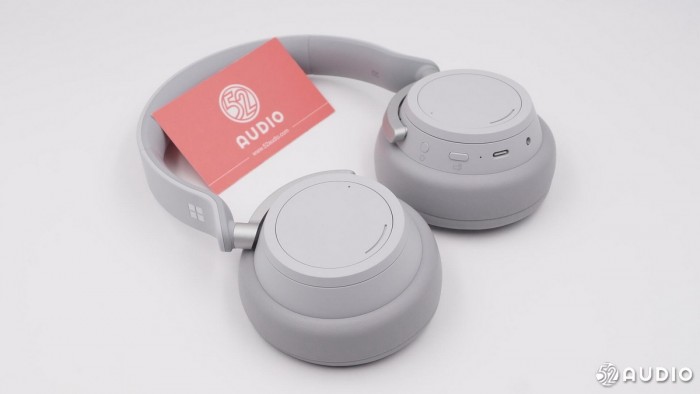

一、微软Surface头戴式降噪蓝牙耳机 开箱

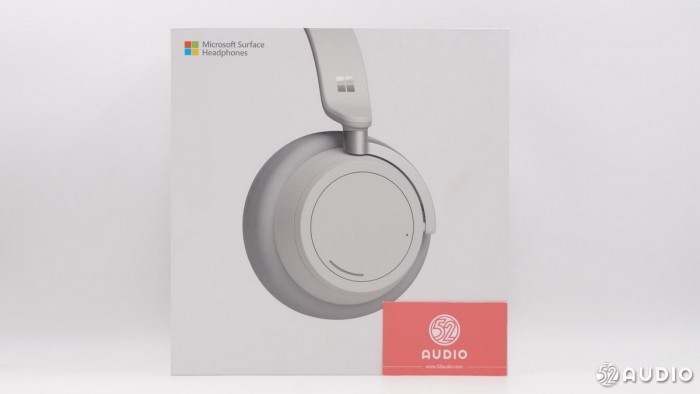

包装盒正面有一个非常大的耳罩渲染图,以此强调它的拨盘调节功能;左上角有微软Logo和产品型号Microsoft Surface Headphones。

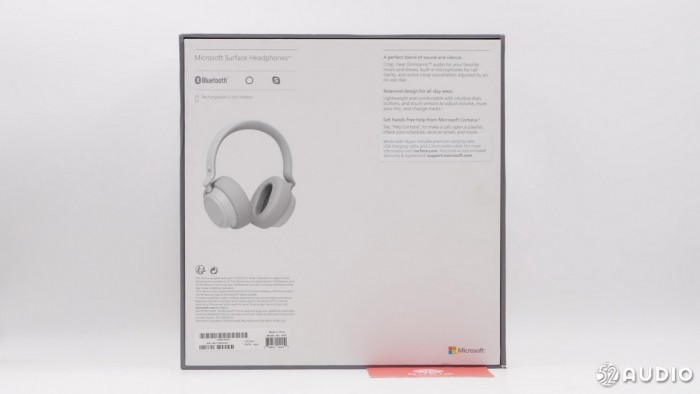

包装盒背面有耳机整体的渲染图,右侧有三个产品特色功能:主动降噪、舒适佩戴、Cortana语音助手。还有支持Skype通话等Windows生态中的服务。

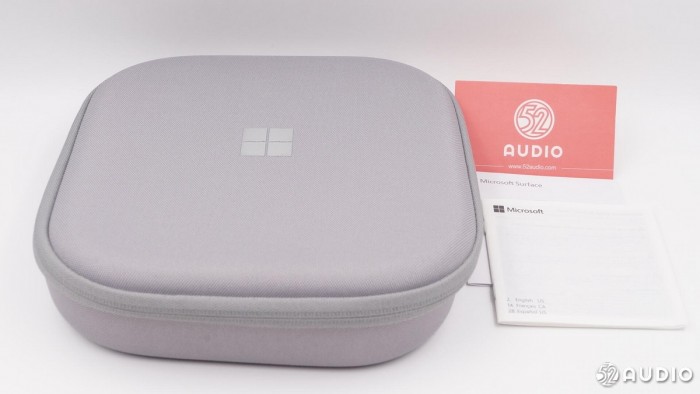

耳机由一个很大的收纳包收纳。

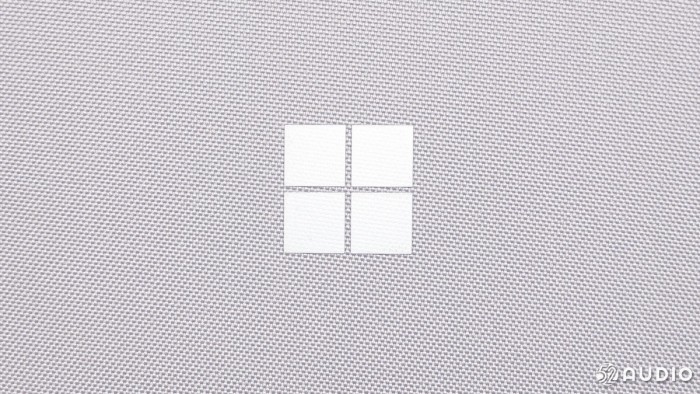

收纳包上有微软的“田”字Logo。

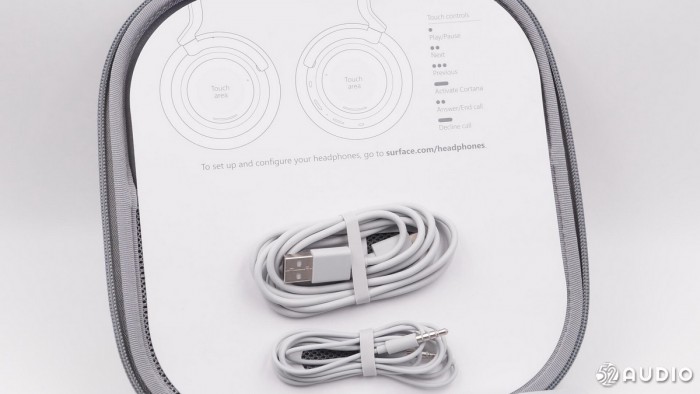

收纳包内部是一张纸,印刷了简短的使用说明。

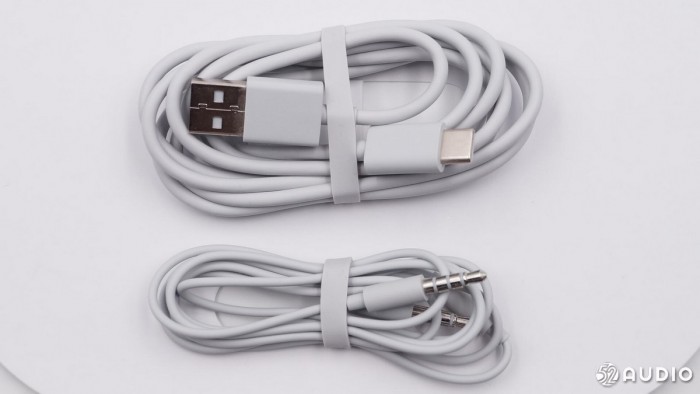

包装内附充电线和音频线。

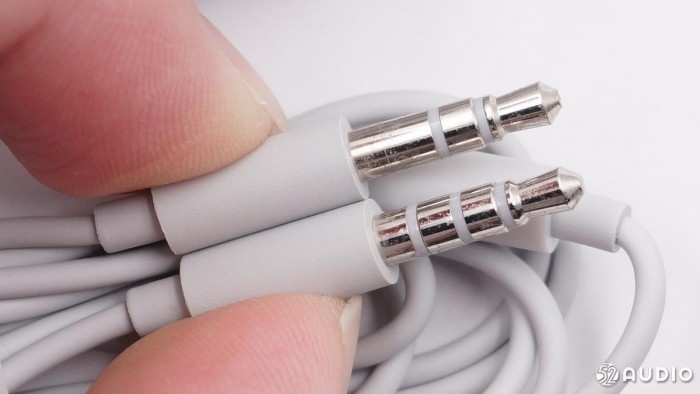

耳机连接线,三极插头连接耳机,四极插头连接设备。

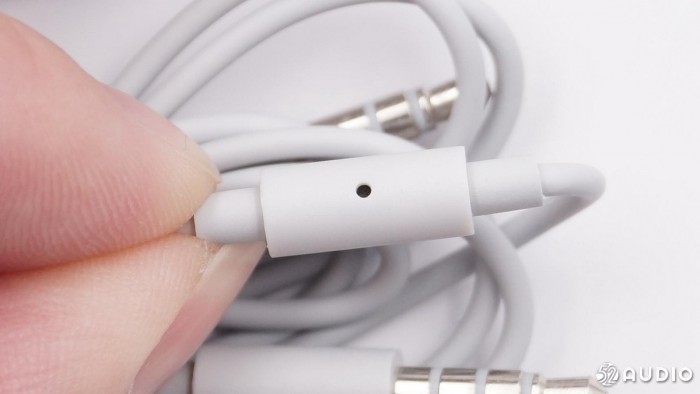

线缆上的麦克风。

耳罩部分可以旋转,放进收纳包。

按键和接口多集中在右耳罩。

左耳罩特写。

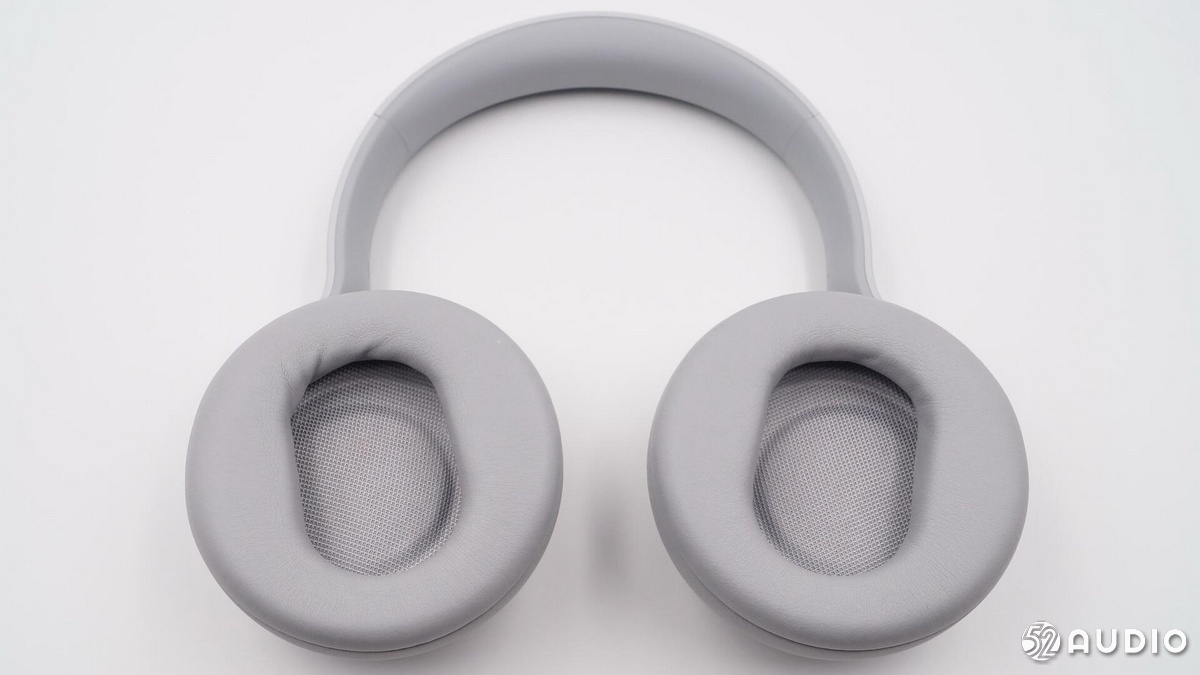

耳棉开孔是椭圆形,符合耳朵形状。

耳机头梁上的微软“田字”Logo,采用金属贴片的方式固定在两侧。

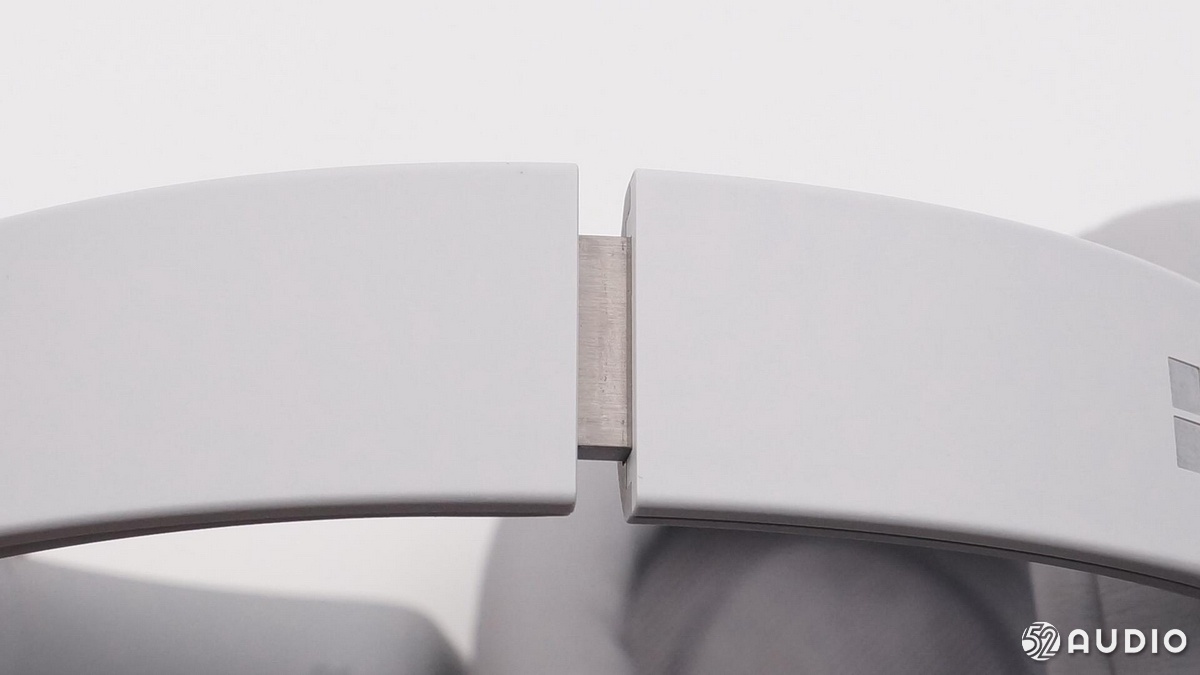

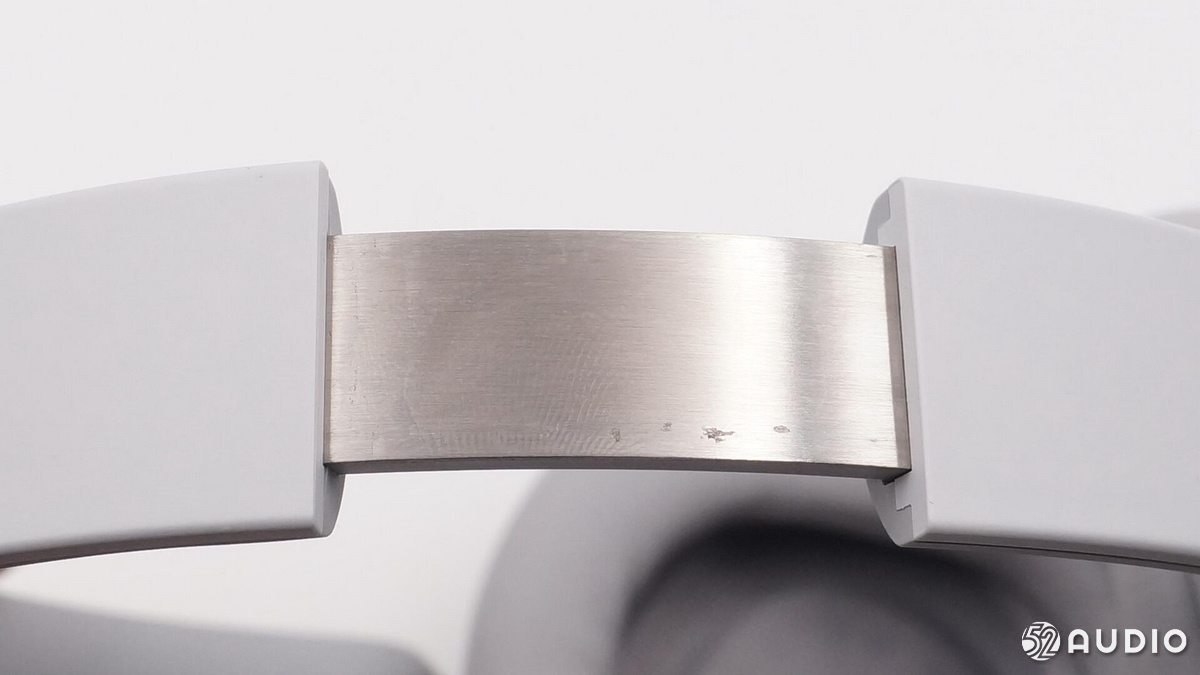

不锈钢滑动结构。

滑动结构拉开后的状态。

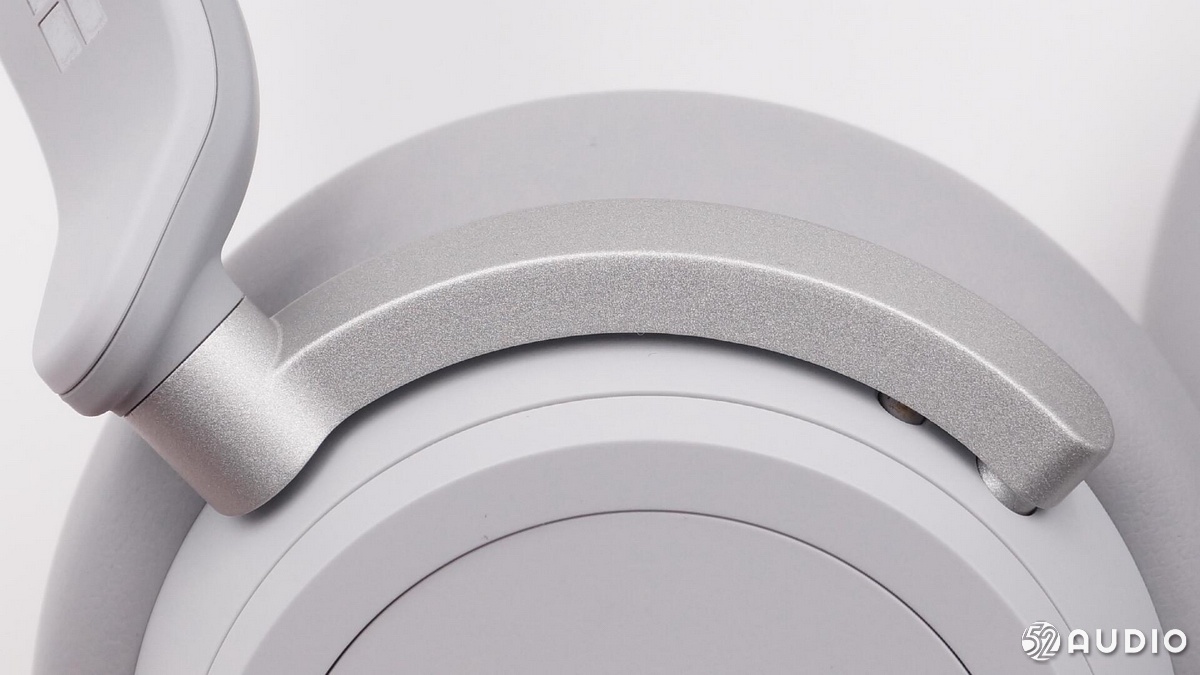

头梁与耳罩连接处采用这种拱形设计,内部是走线。

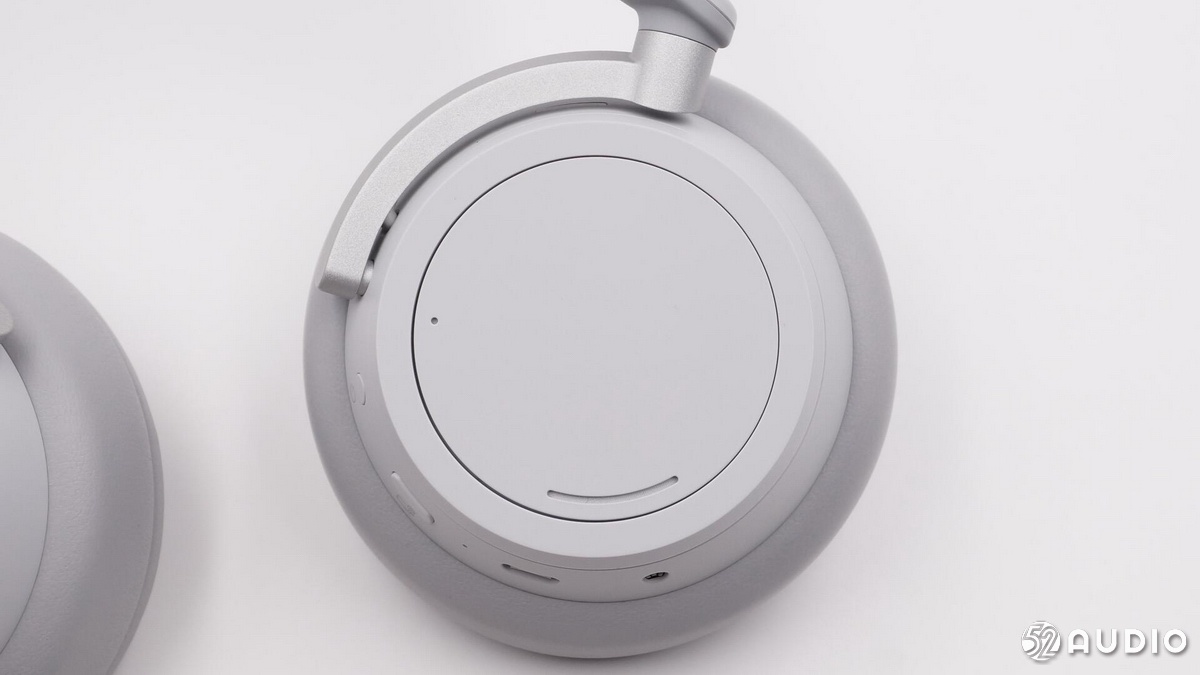

左右耳罩均支持触控,还有独特的转盘设计。右耳罩转盘负责调节耳机的音量。

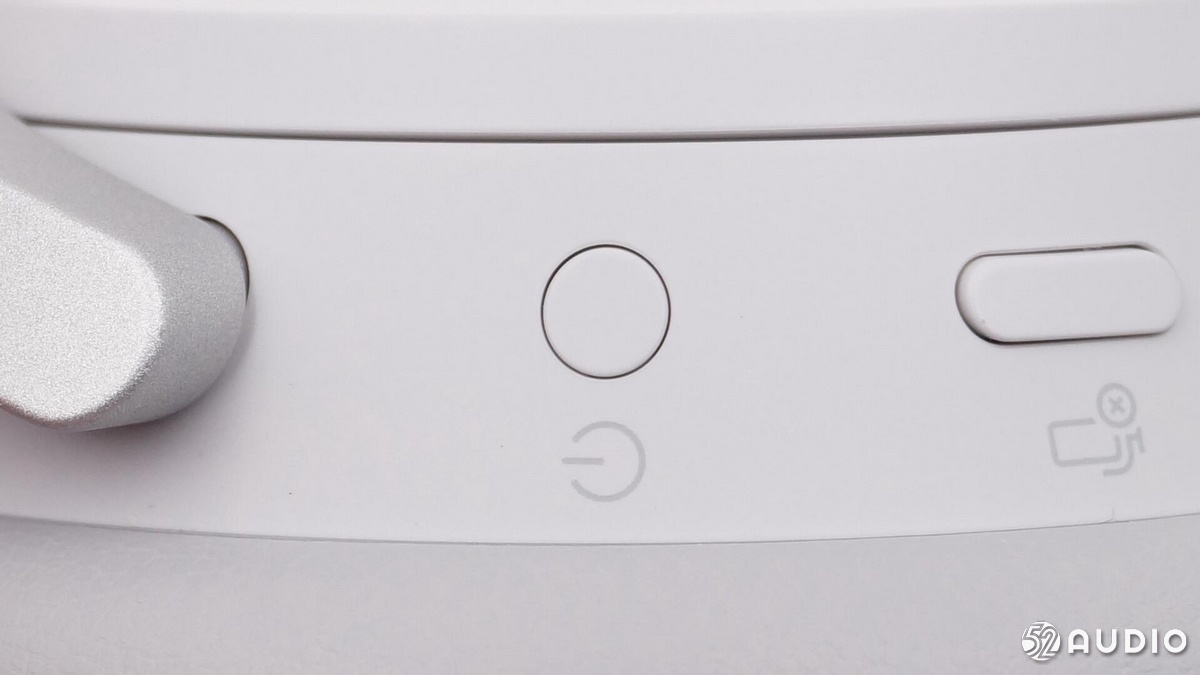

电源键特写。

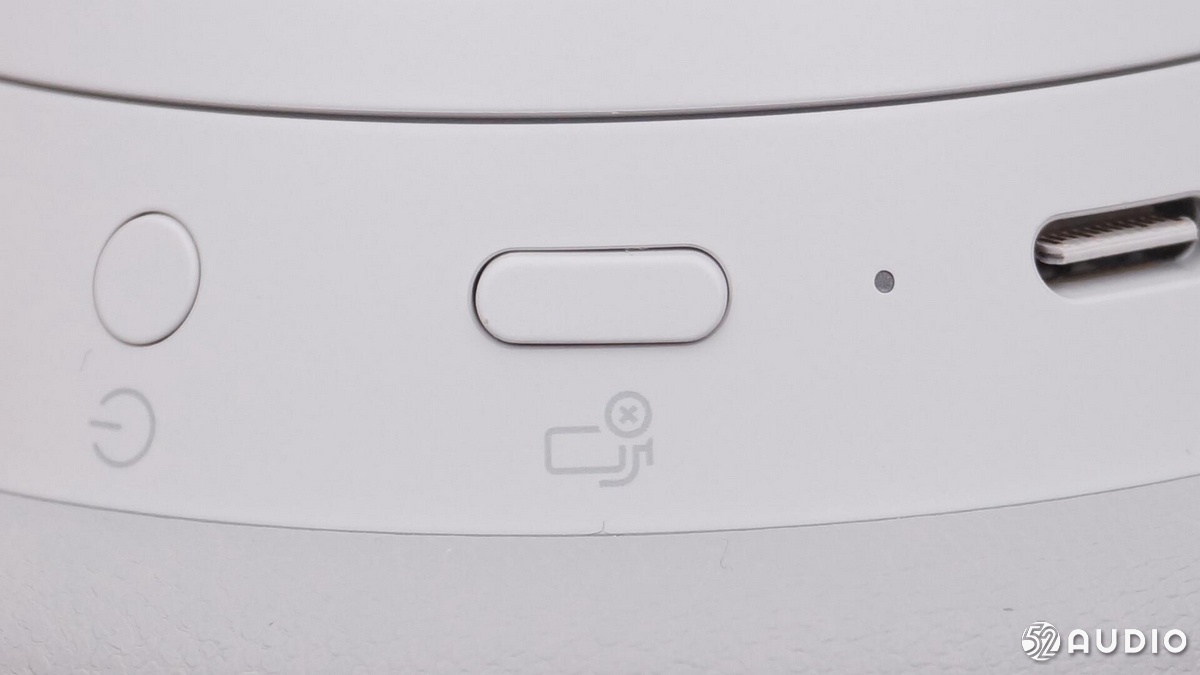

静音键特写。

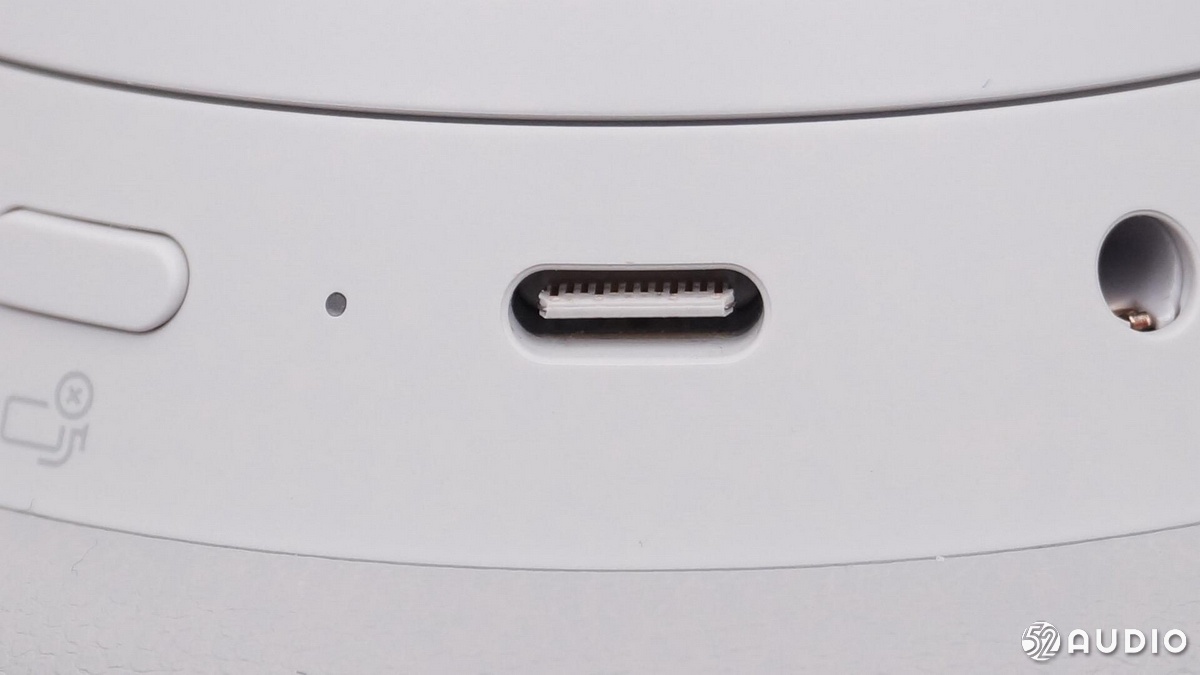

USB-C插座,白色胶芯,工艺很好。

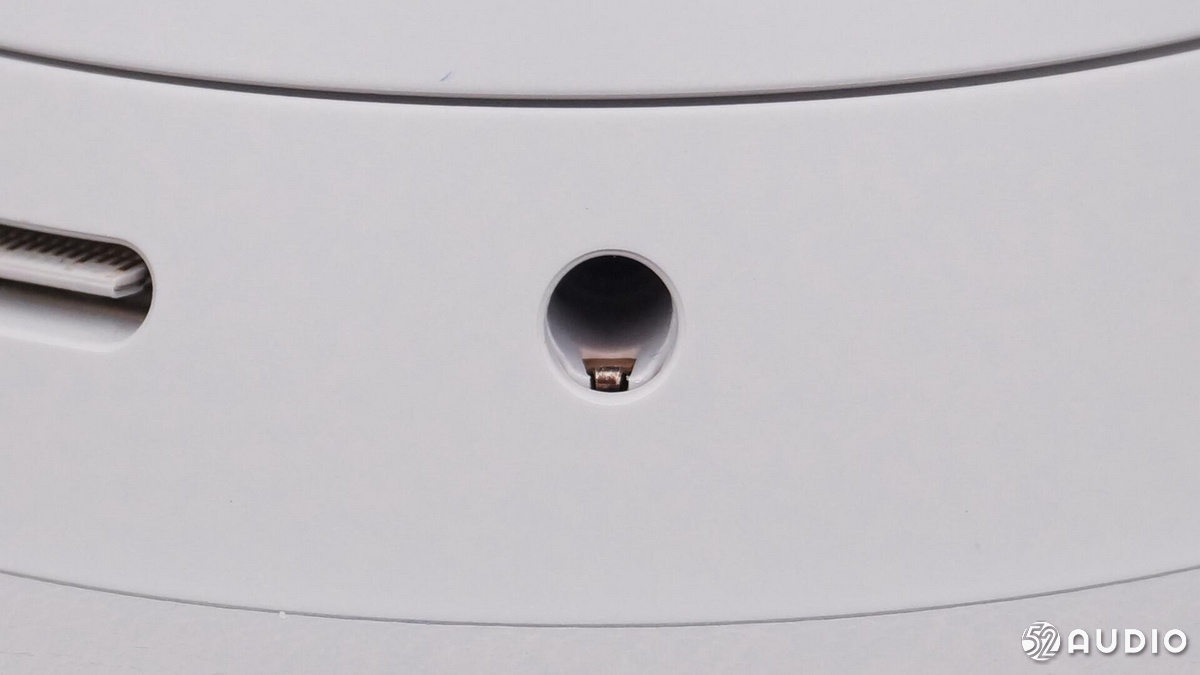

3.5mm音频接口。

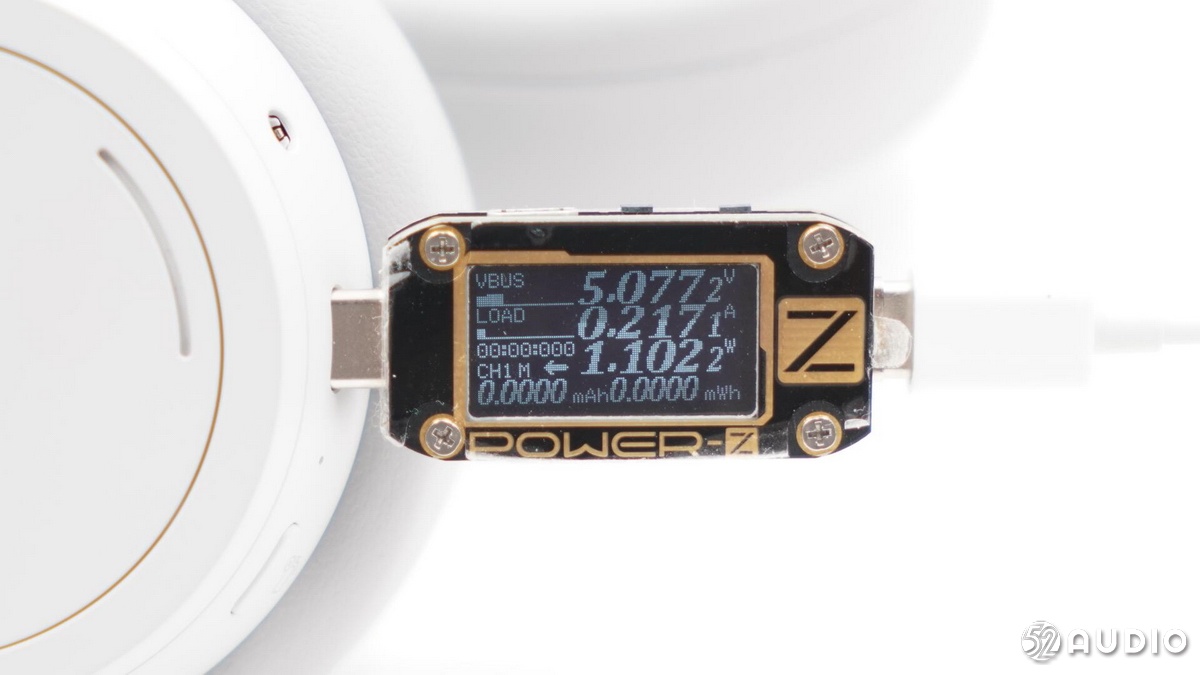

我爱音频网采用ChargerLAB POWER-Z KM001C 对微软头戴式降噪蓝牙耳机进行有线充电测试,充电电压5.077V,电流0.217A。

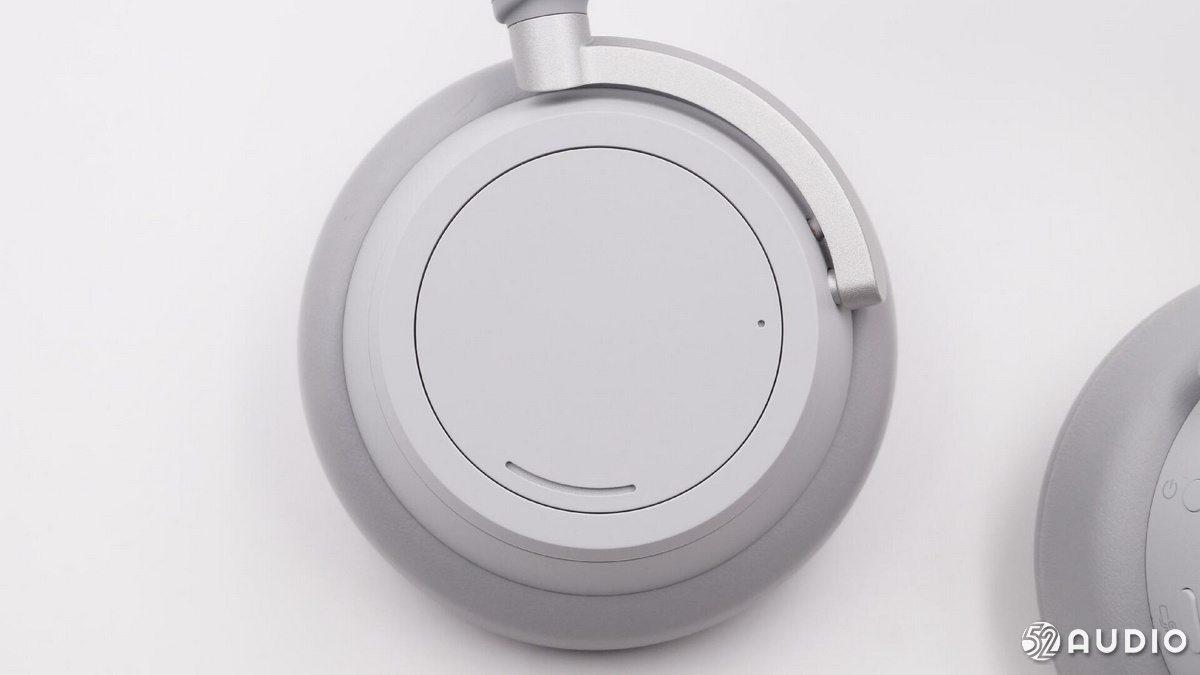

左耳罩的触控区域,转盘负责调整降噪,宣传称可以实现13级降噪调节。

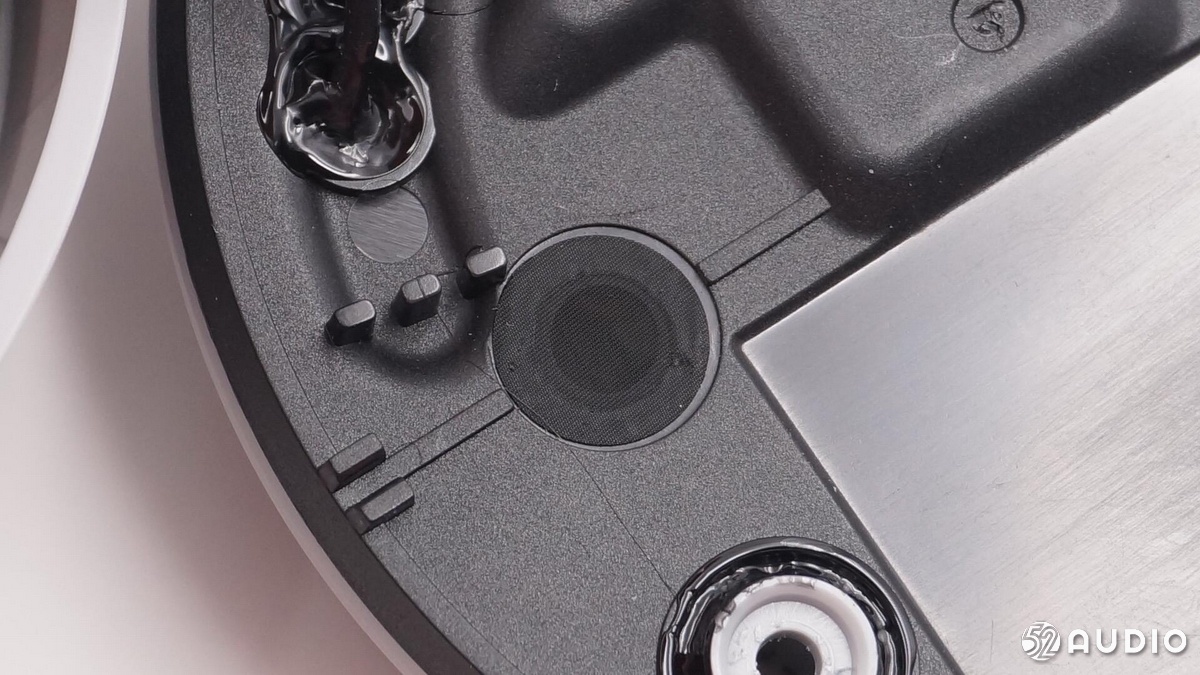

面板上的麦克风开孔。

二、微软Surface头戴式降噪蓝牙耳机 拆解

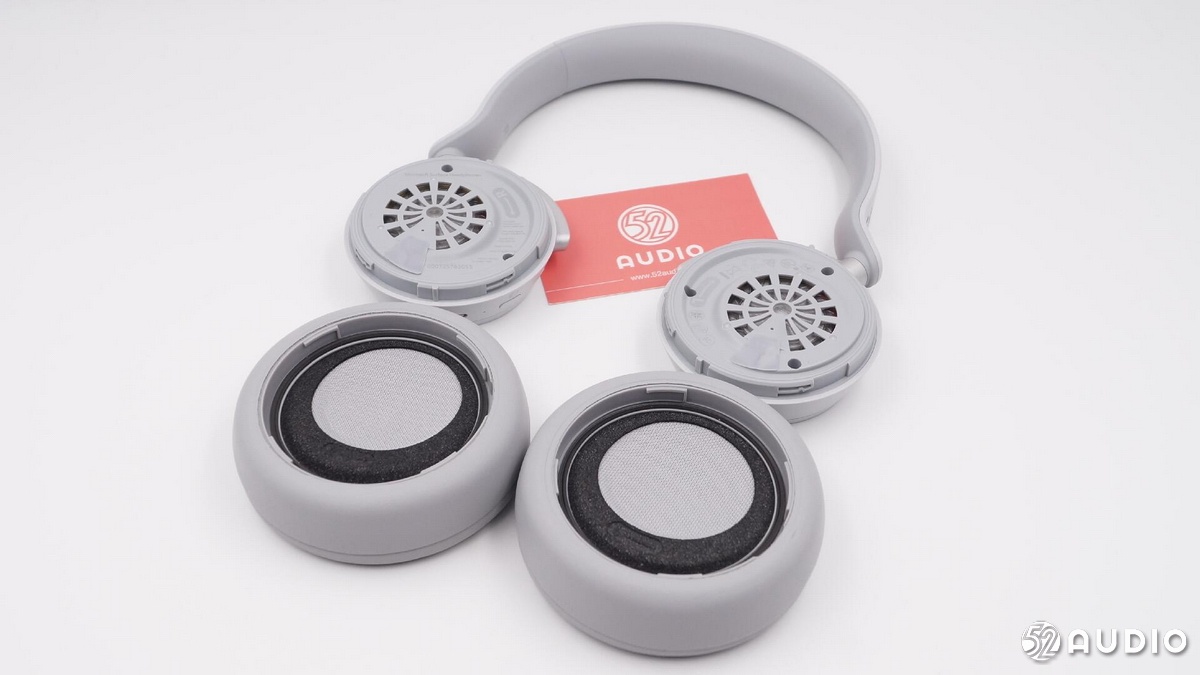

耳机的耳罩采用旋转卡扣固定。

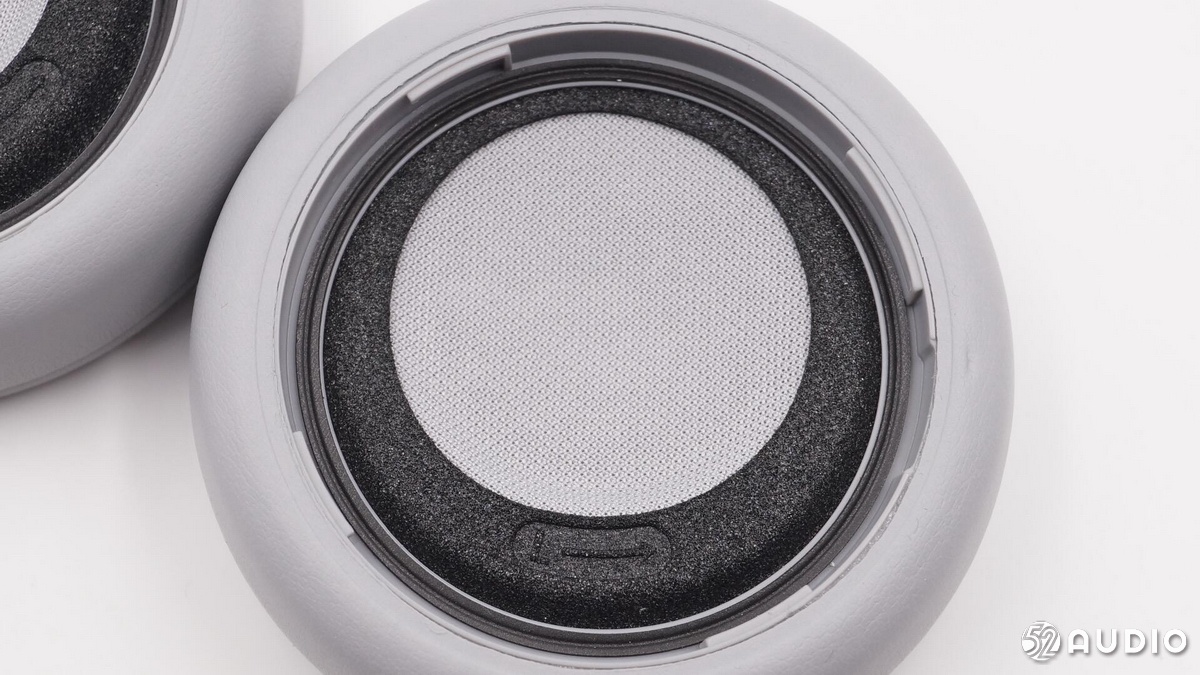

耳罩内部的织物防尘网。

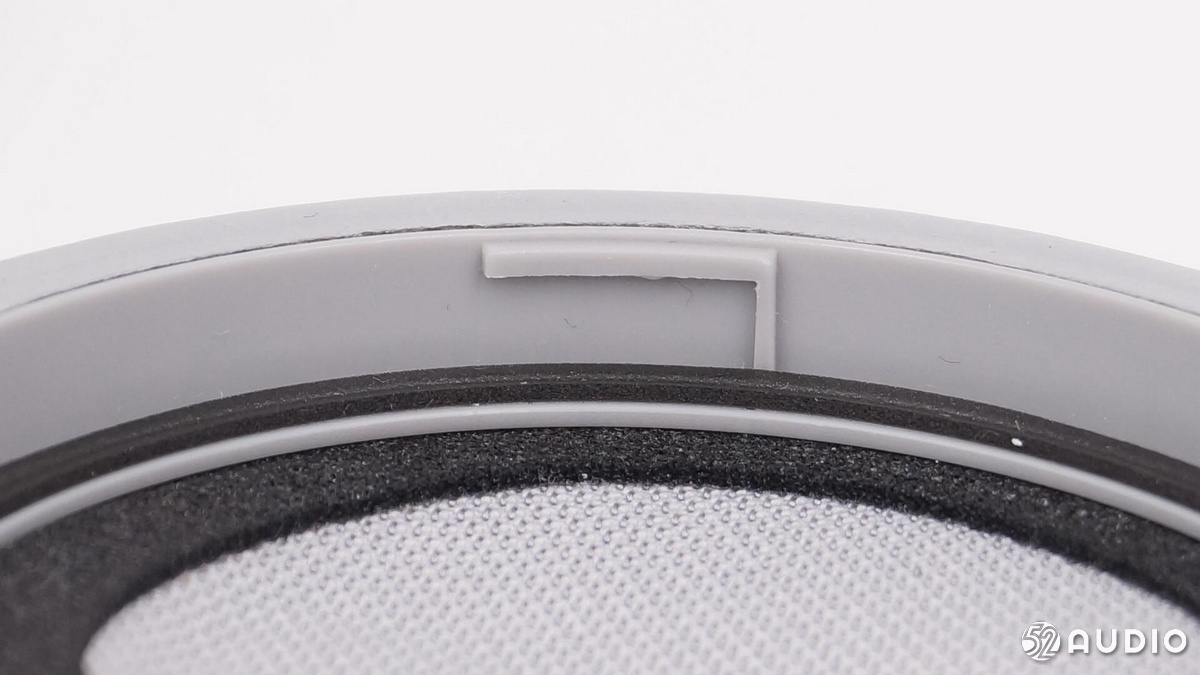

旋转固定的耳罩固定卡扣。

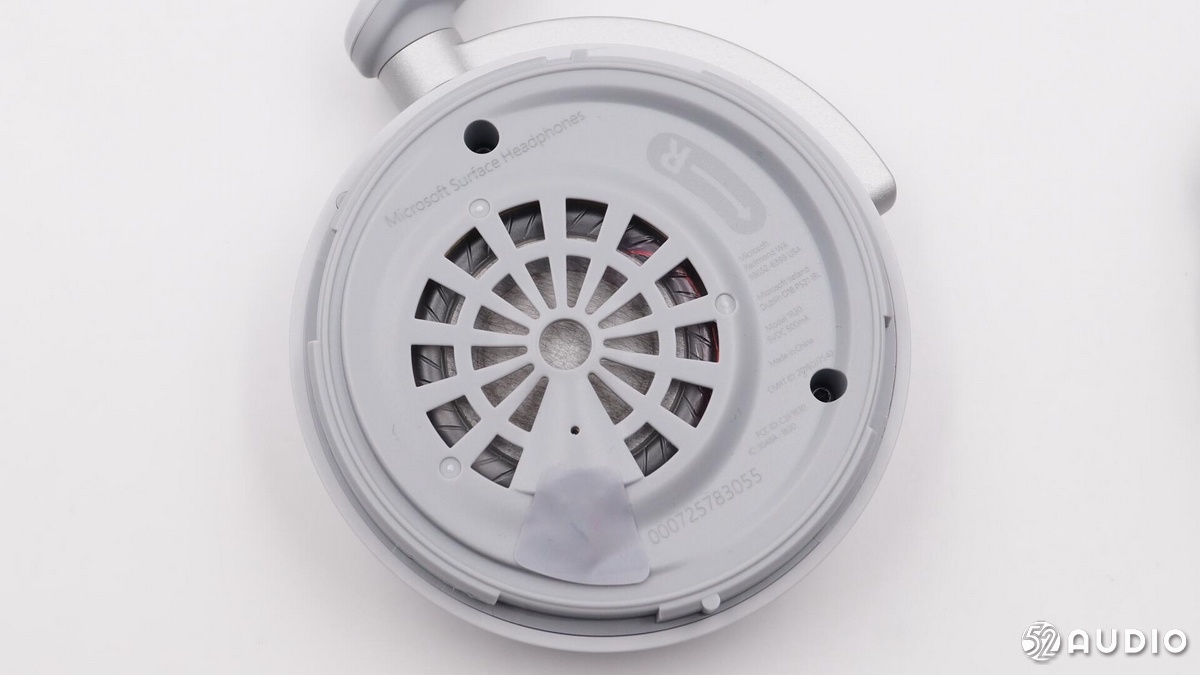

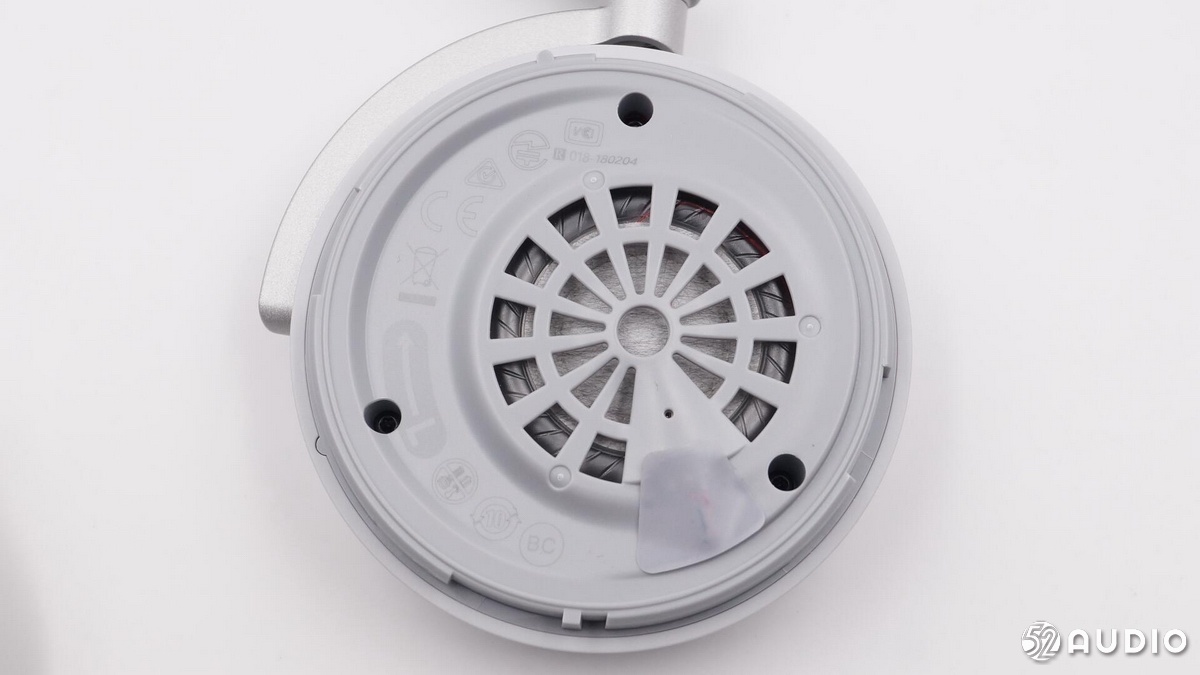

耳机外壳由三根螺丝固定,标注了左右方向和耳罩的旋转方向。

另一侧也是如此设计。

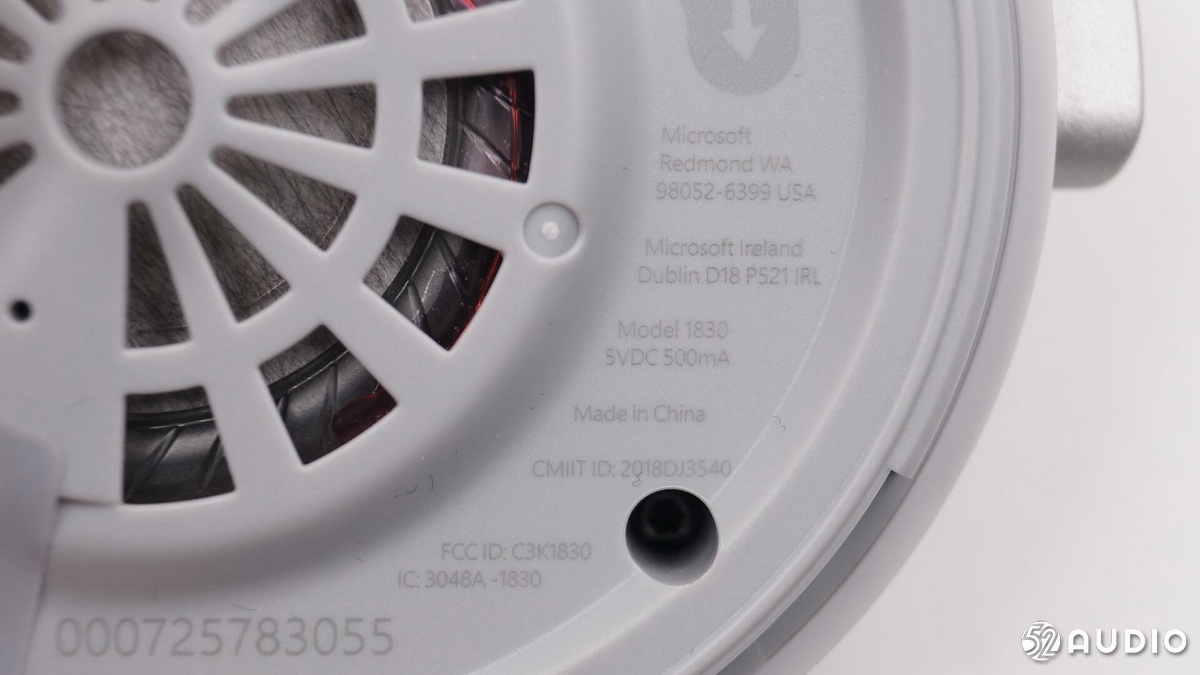

壳体上印有多种编号信息,型号1830,输入5V DC,500mA,中国制造。

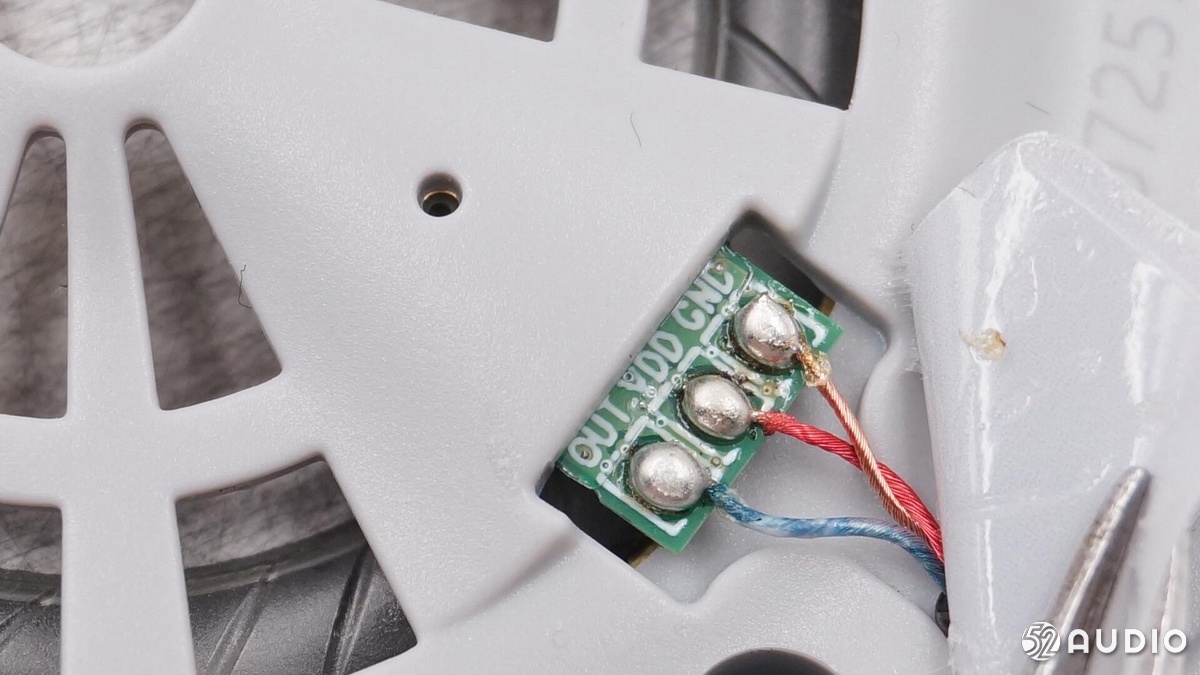

贴纸下面是一个麦克风的接线,焊点圆润饱满。

拧开螺丝,拆开耳机,扬声器和麦克风整体被密封在一个音腔里面。

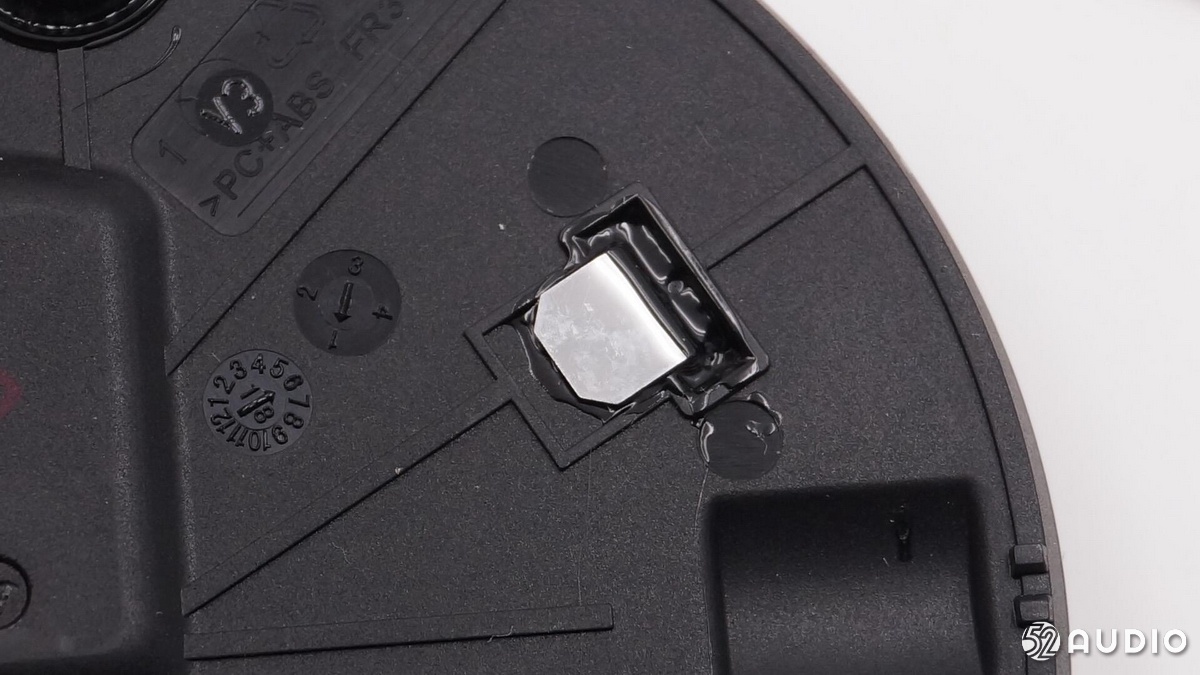

入耳检测天线接触的金属片。

扬声器音腔的泄压孔。

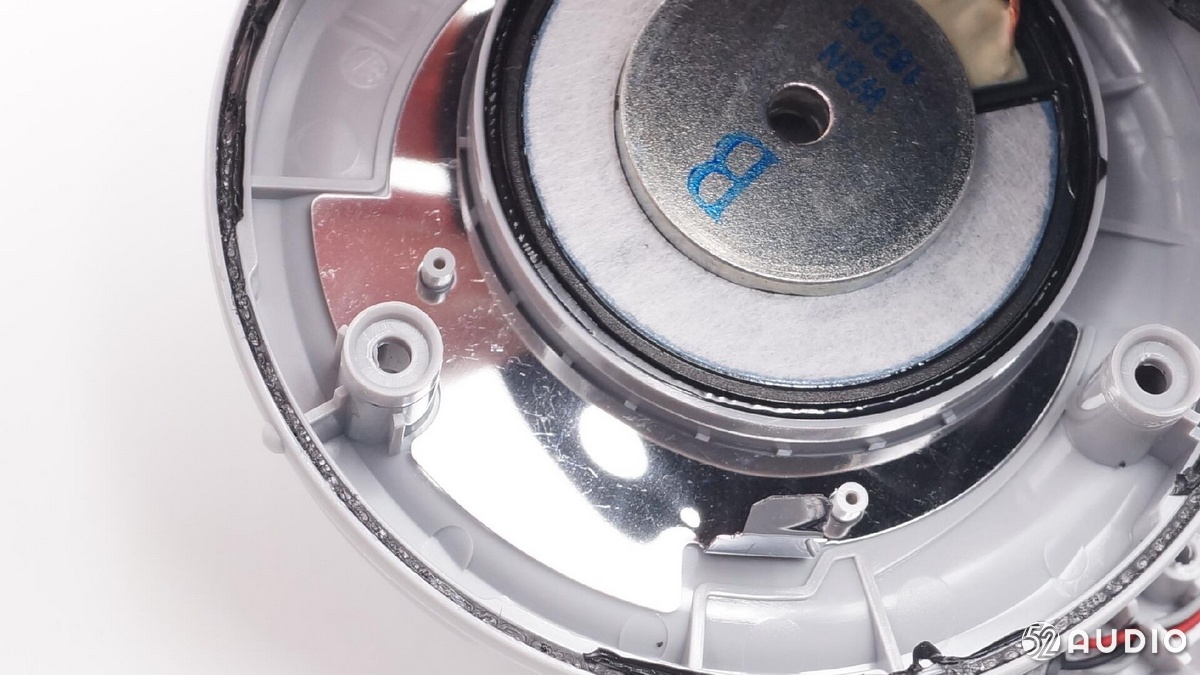

拆开音腔,扬声器T铁上印有B、WBN 1826。

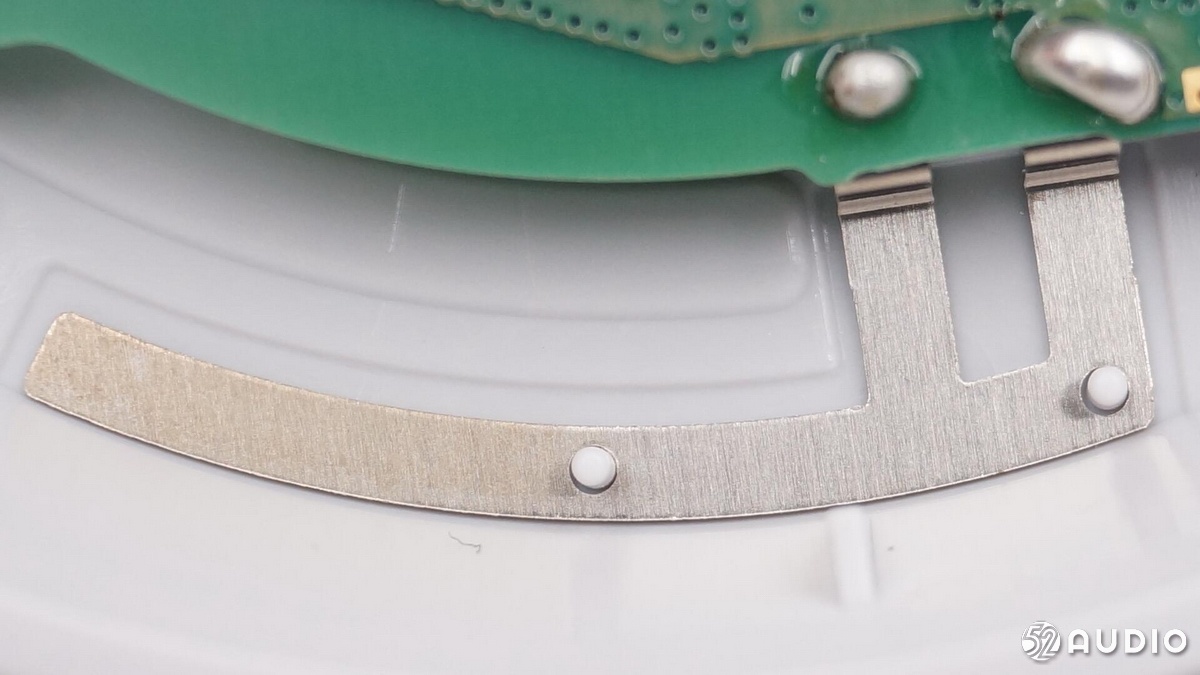

入耳检测天线,是月牙形的金属天线,左右耳各一个。

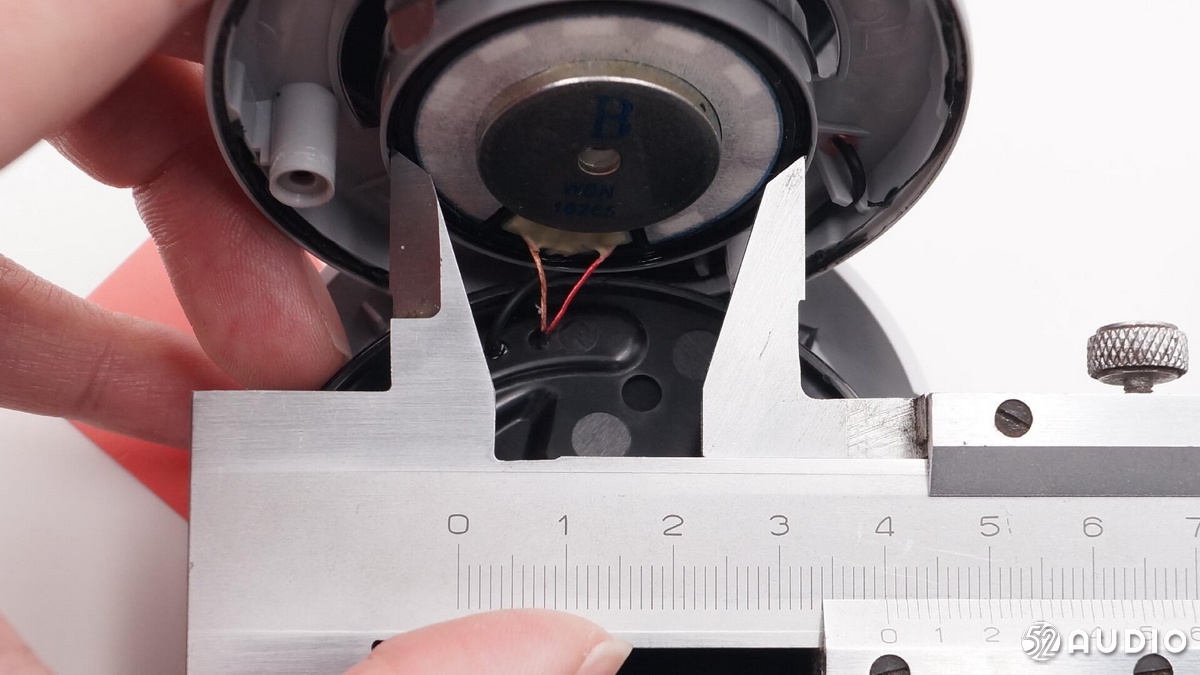

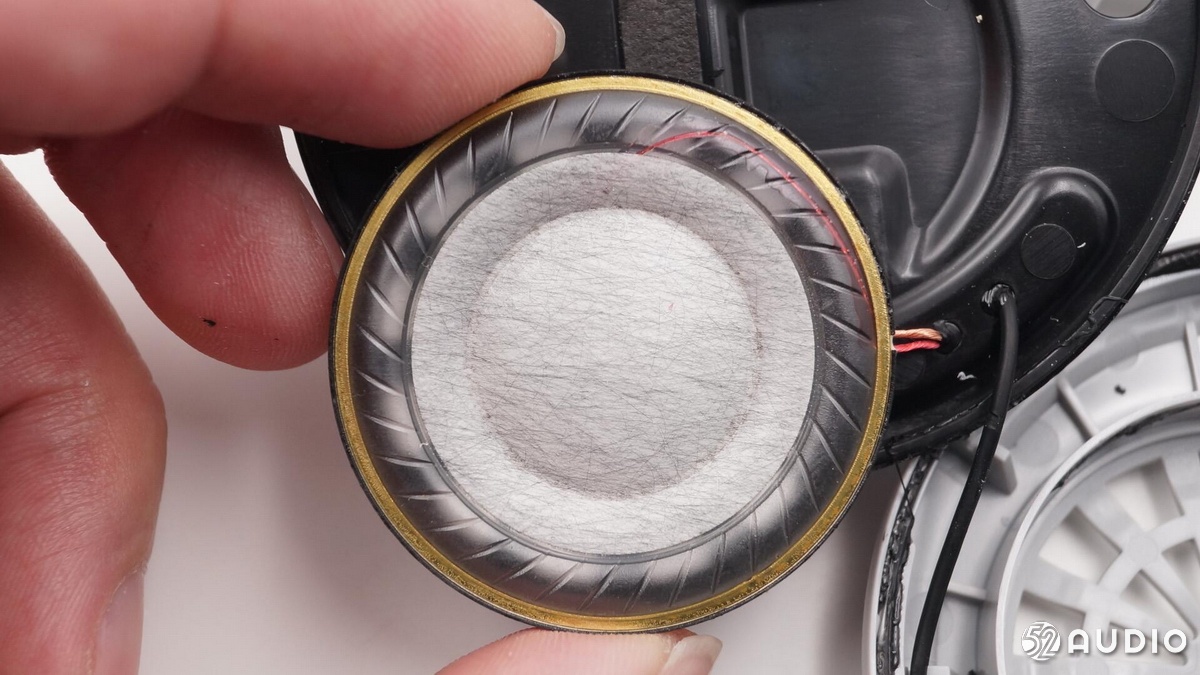

扬声器尺寸,40mm。

采用40mm FreeEdge钕磁单元技术,浮动隔膜技术可有效减少共振。FreeEdge钕磁单元技术据资料显示是由天龙Denon提供。

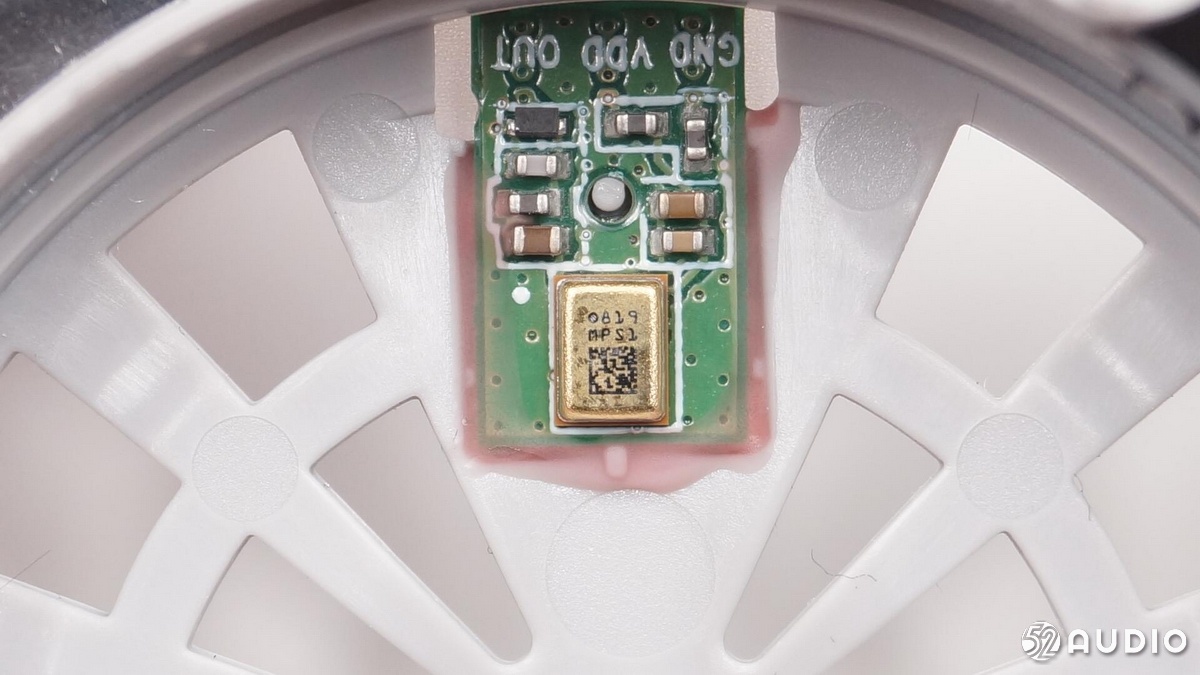

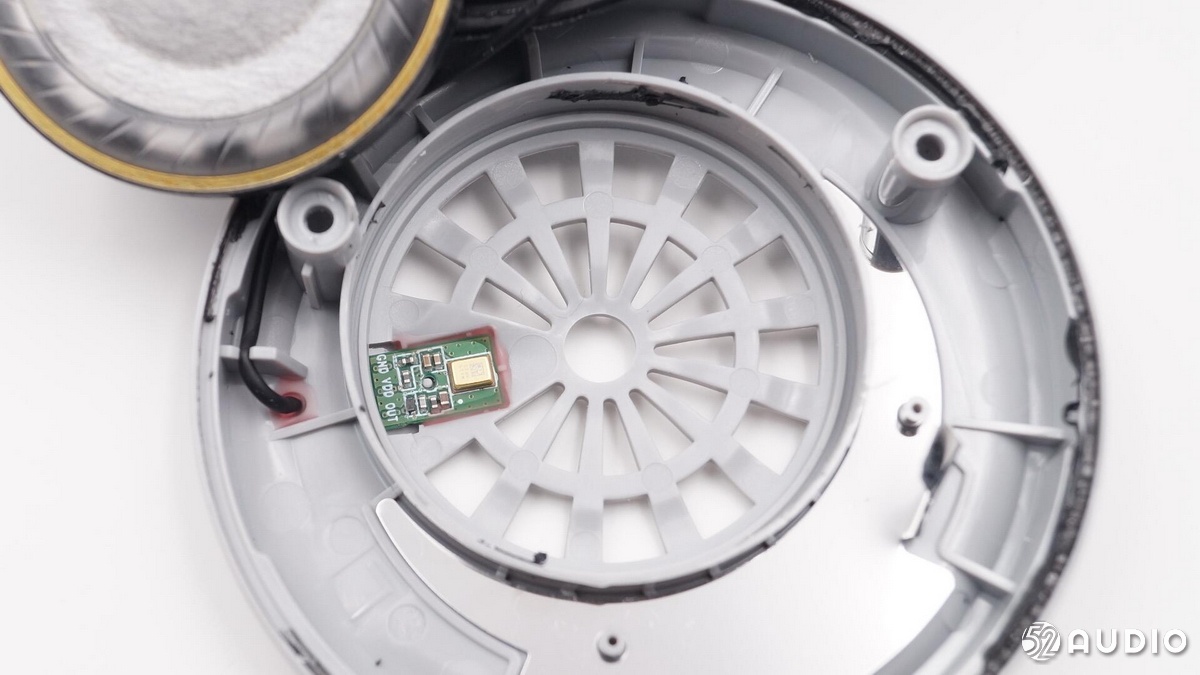

音腔内侧壳体上有反馈麦克风小板。

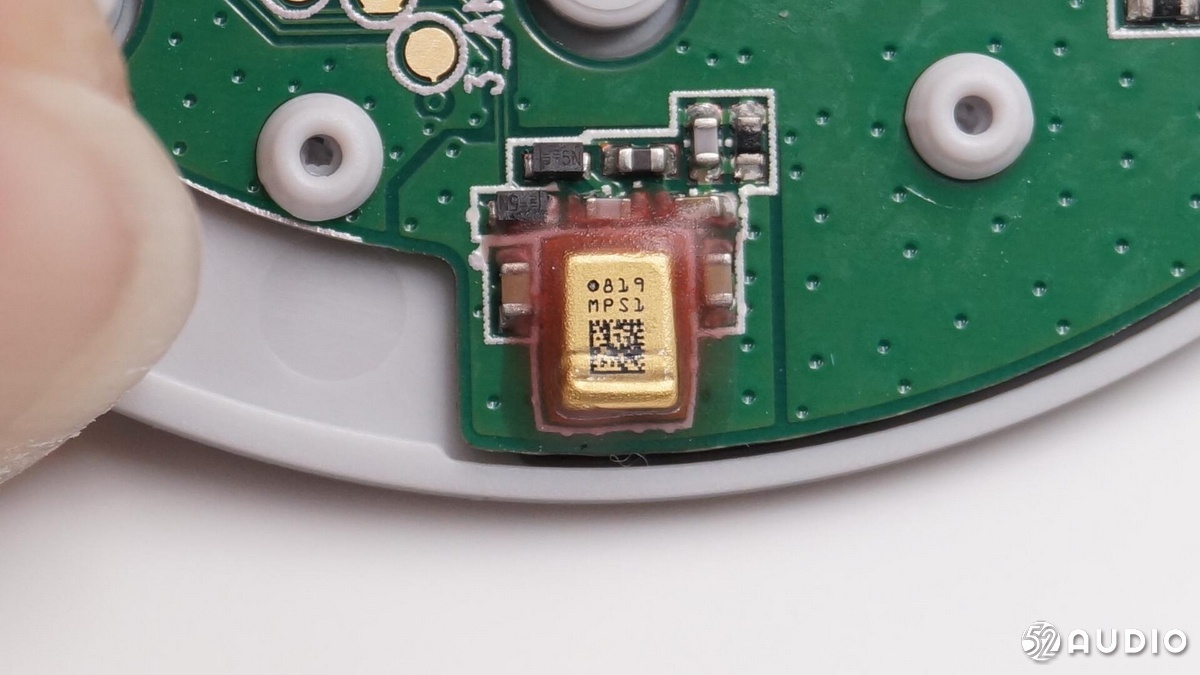

丝印 819 MPS1的MEMS硅麦。

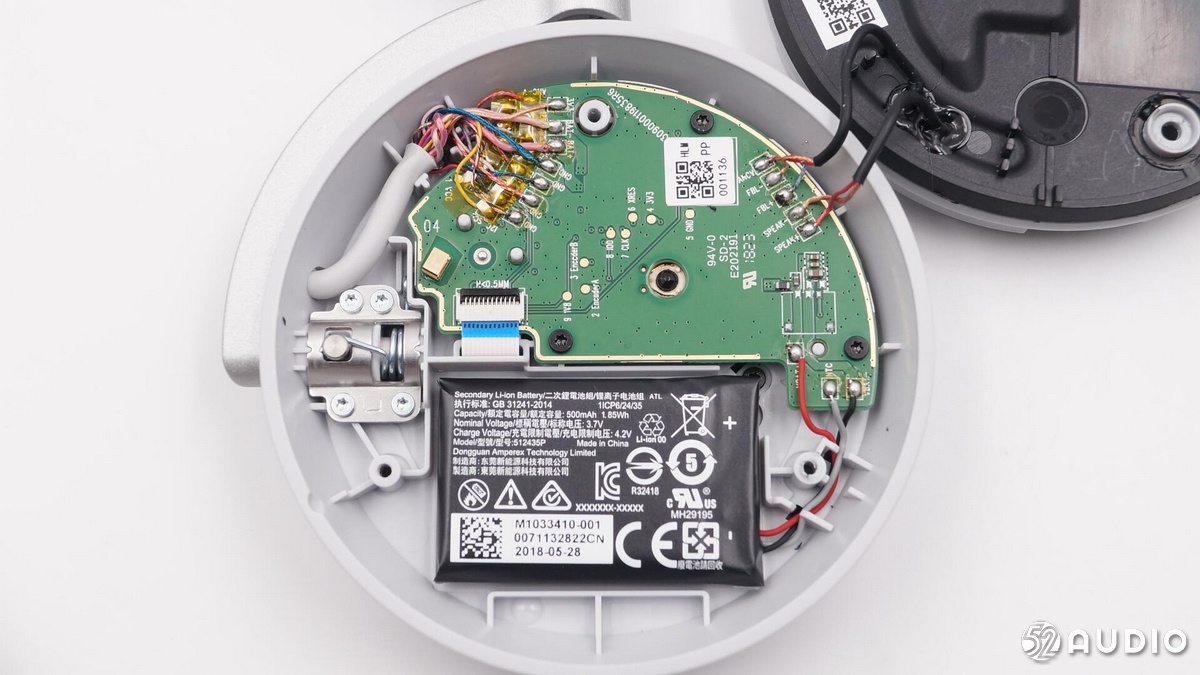

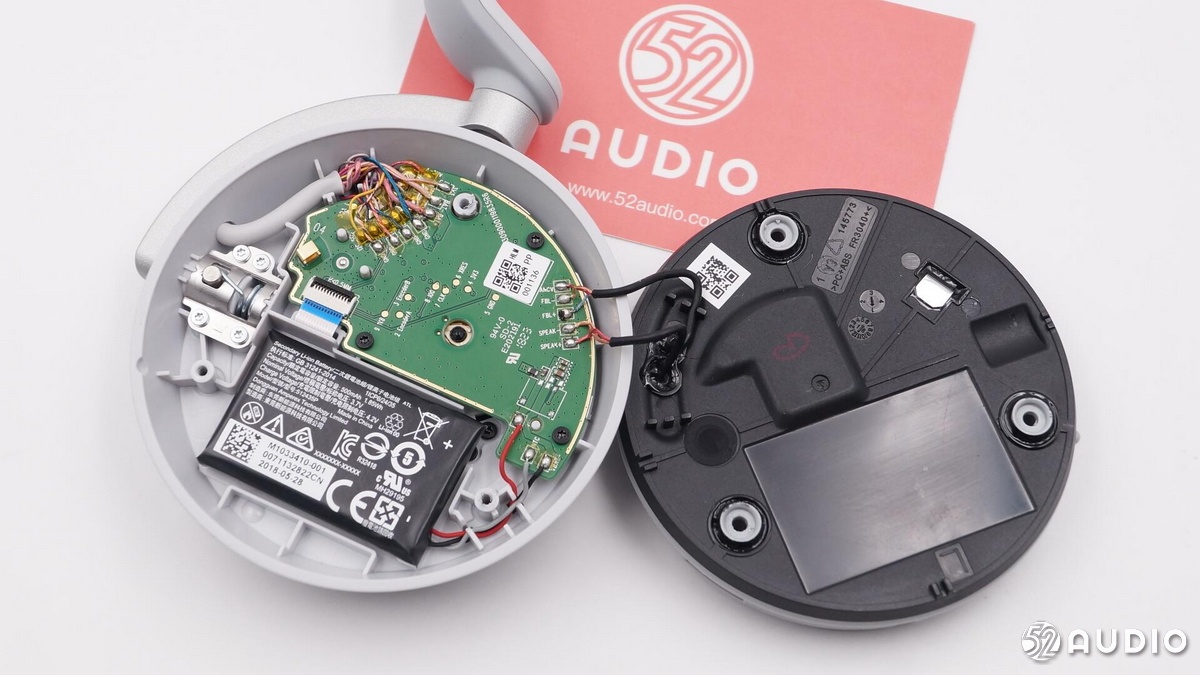

耳机内部结构一览。

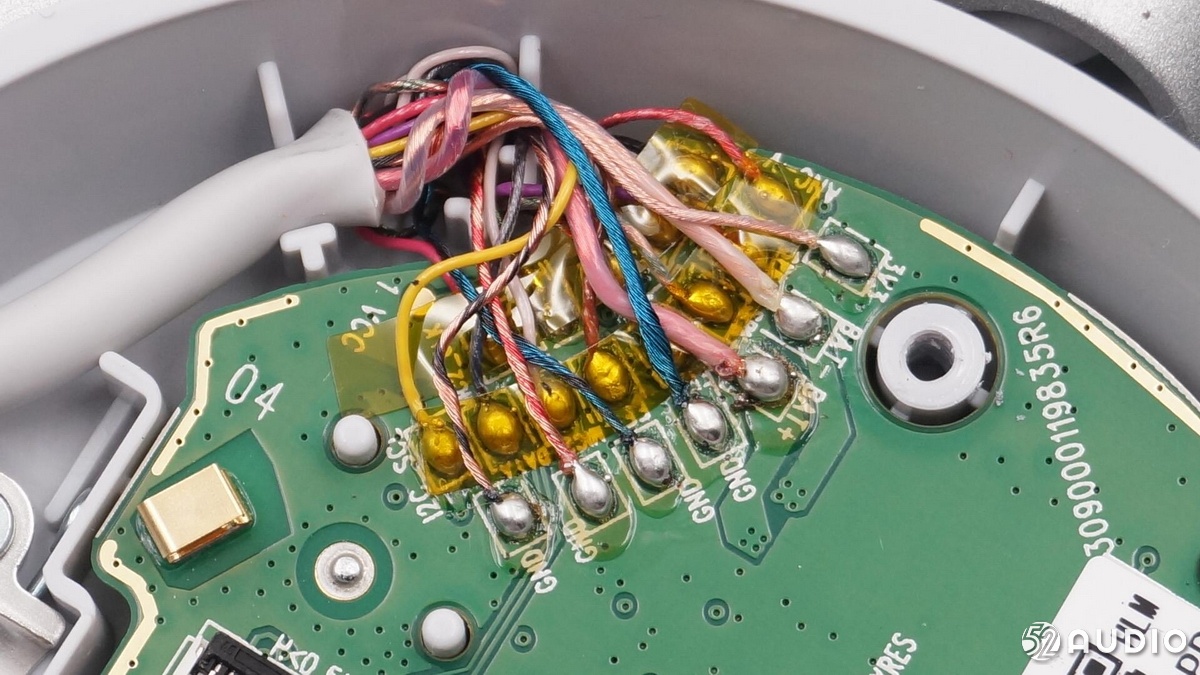

导线焊接分为三层,每层之间通过高温胶带加强绝缘。

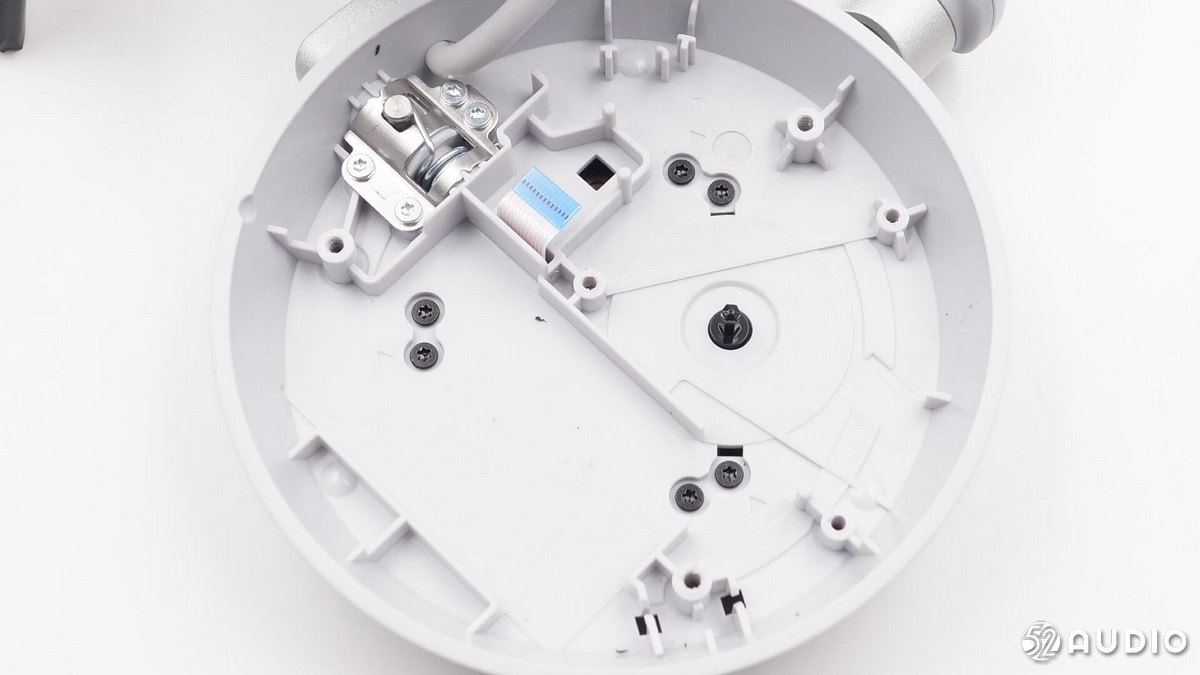

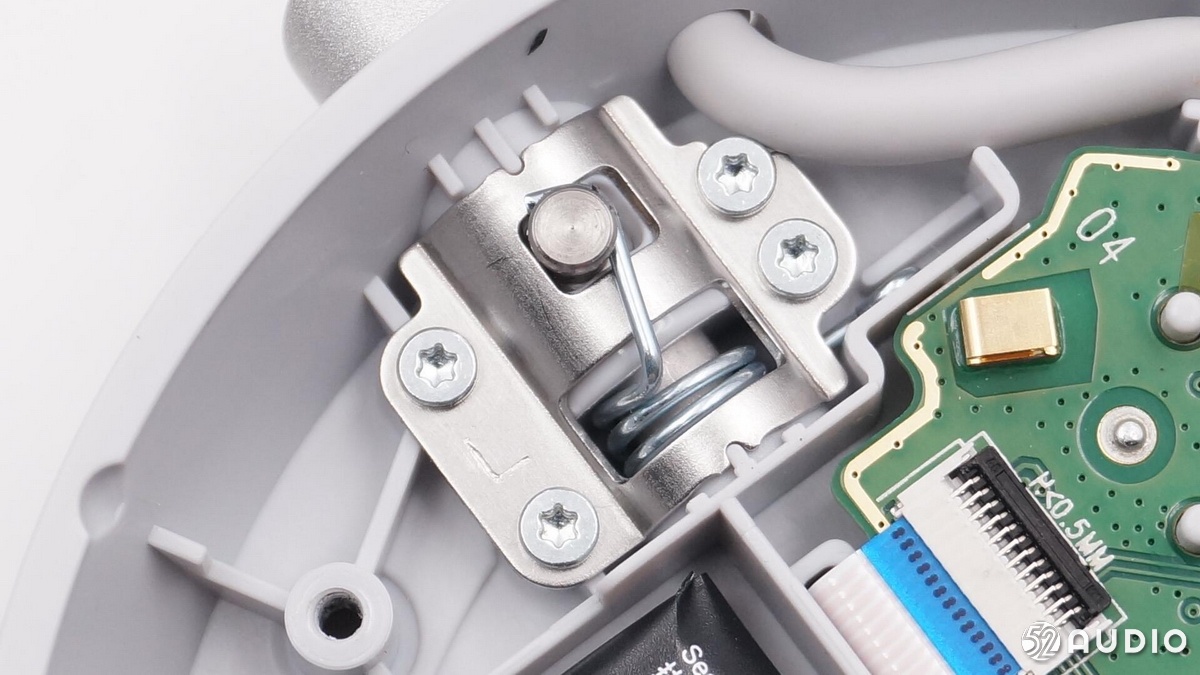

转轴由四颗螺丝固定,组件材质均为金属。

入耳检测天线的触点。

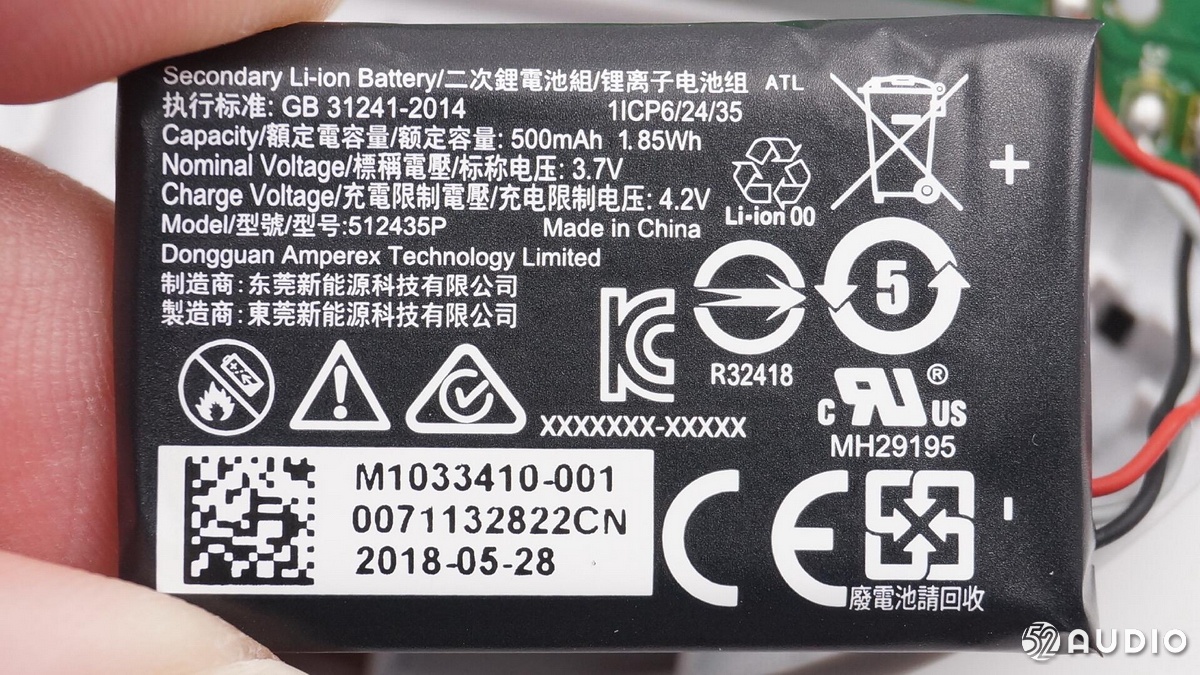

耳机内置500mAh锂电池,制造商:东莞新能源科技有限公司。

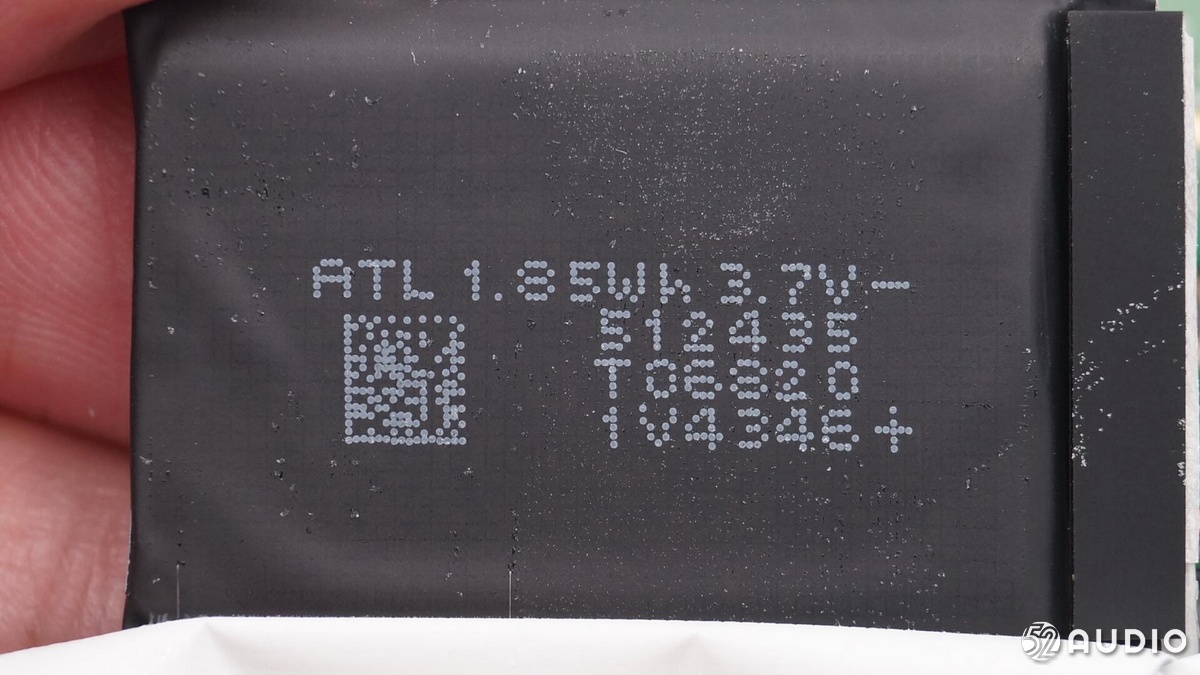

电池另一侧也有部分信息,ATL,1.85Wh,3.7V。

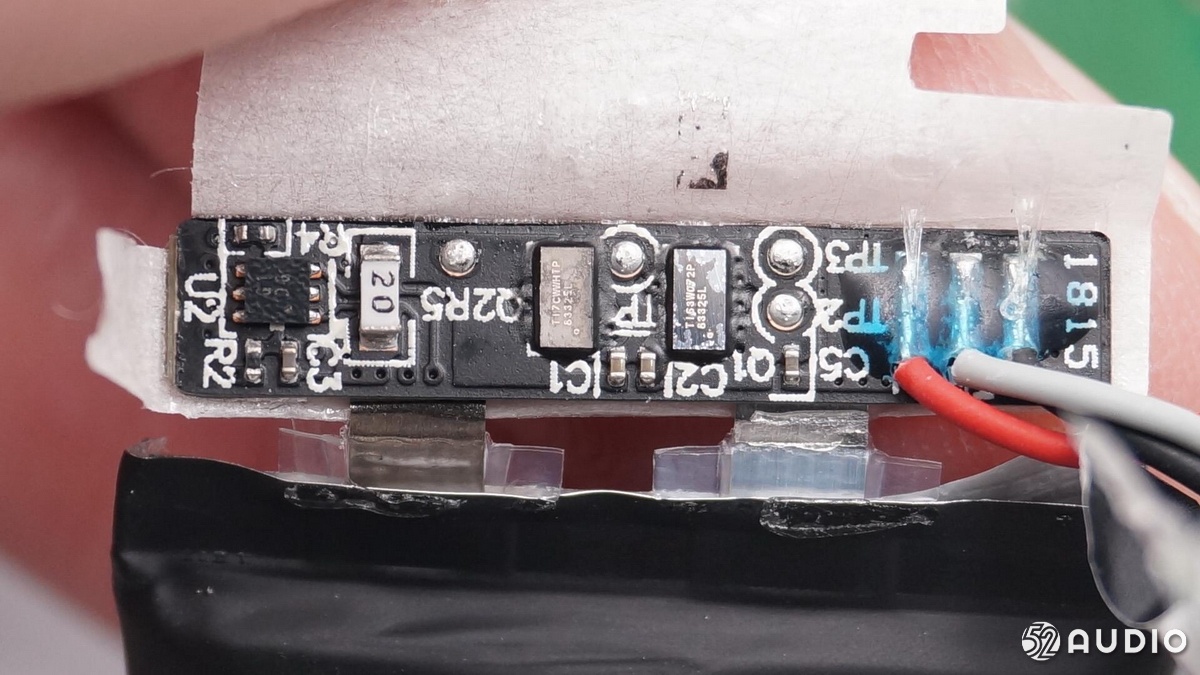

电池上的保护电路。

主板内侧电路。

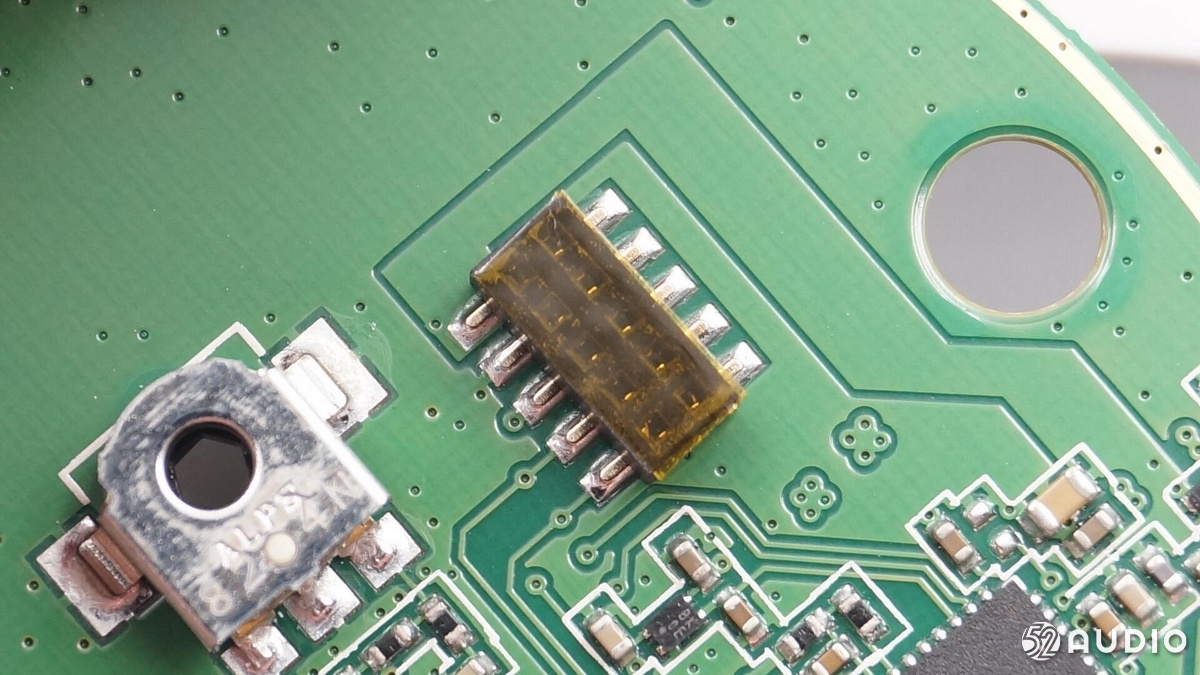

高温胶带覆盖的插座。

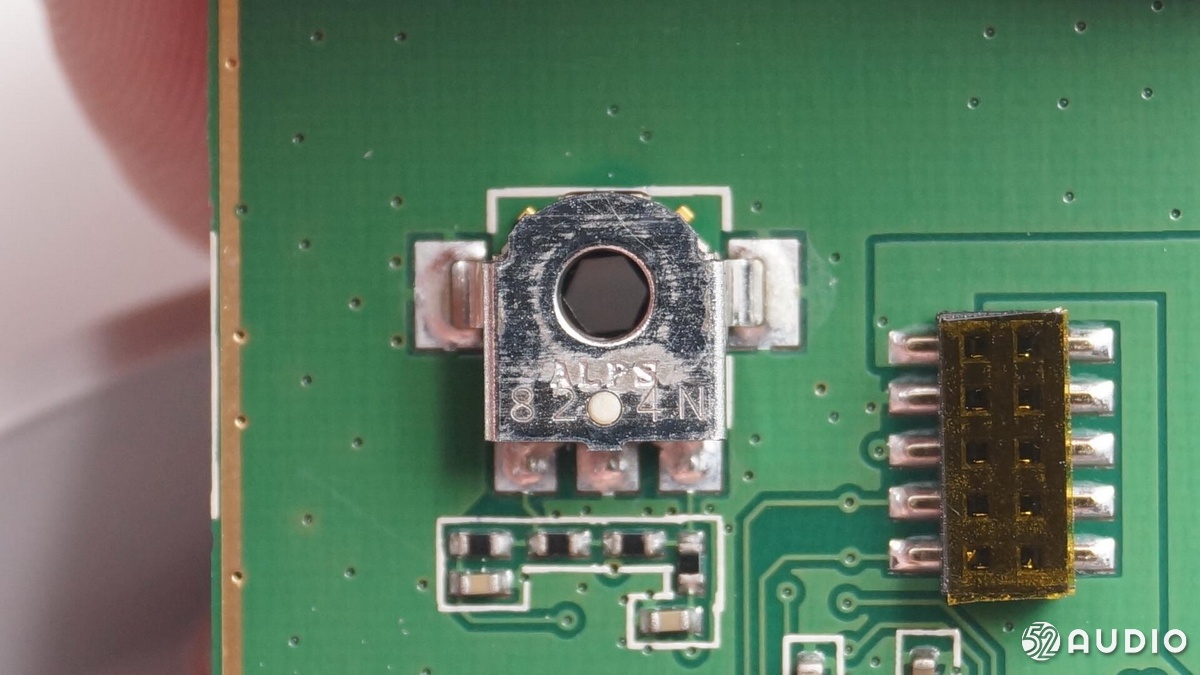

ALPS的旋转编码器。

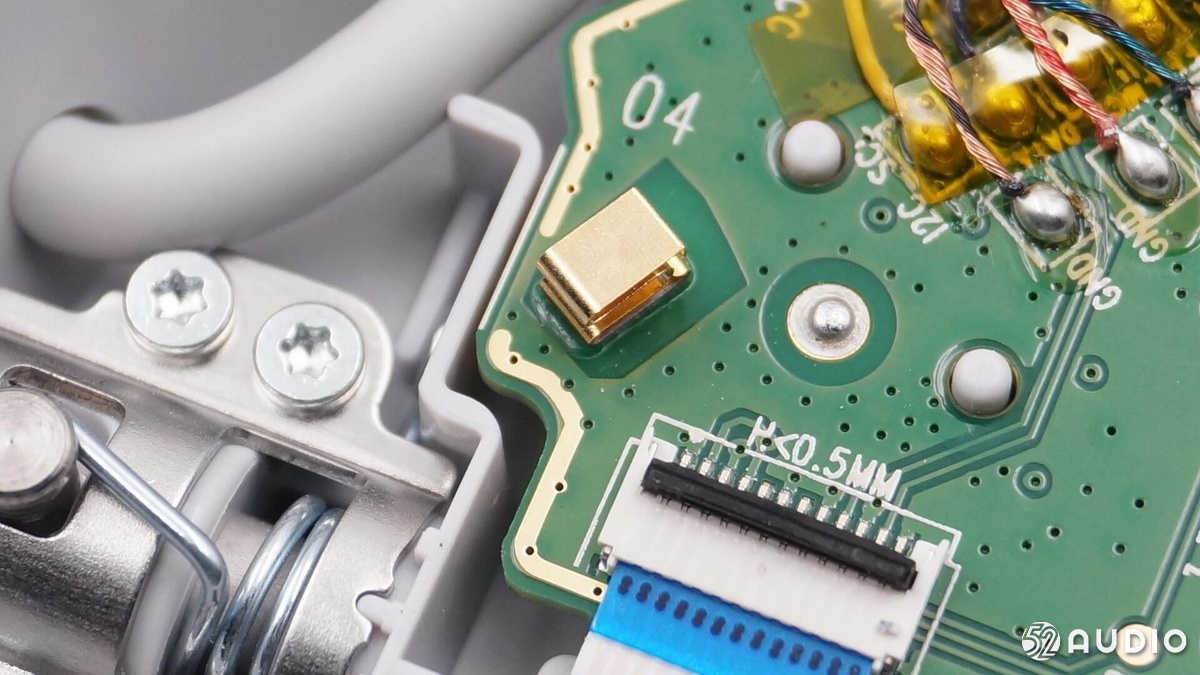

触摸顶针,连接耳机端面的电路板响应触摸操作。

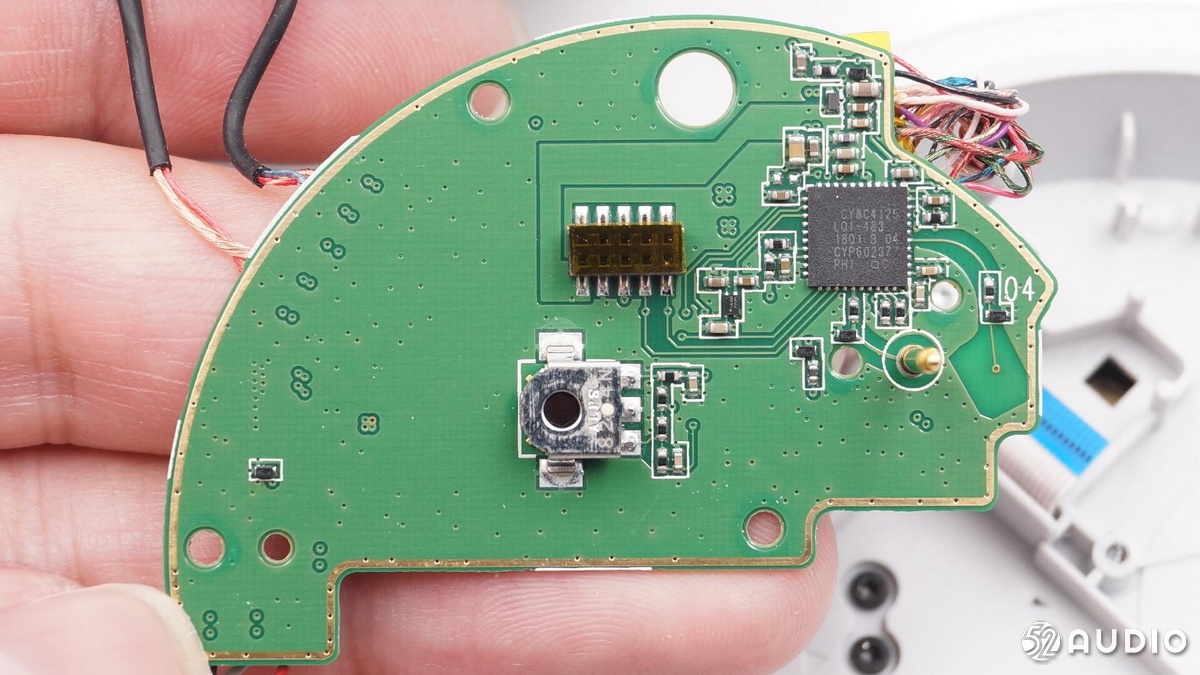

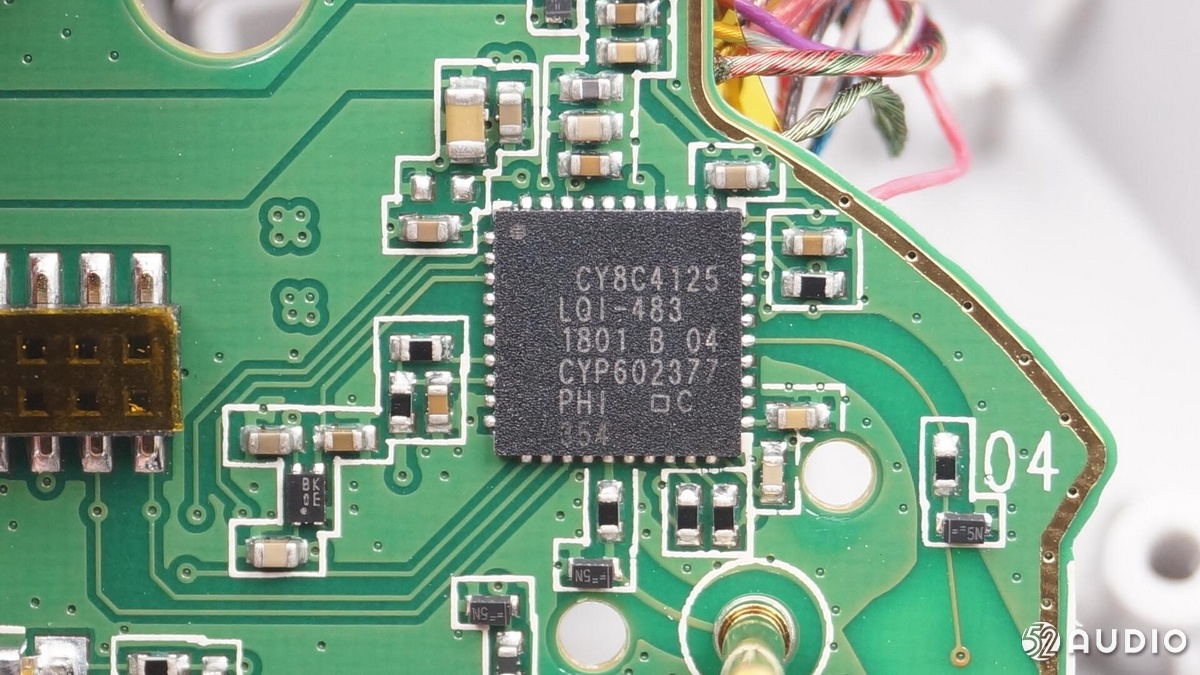

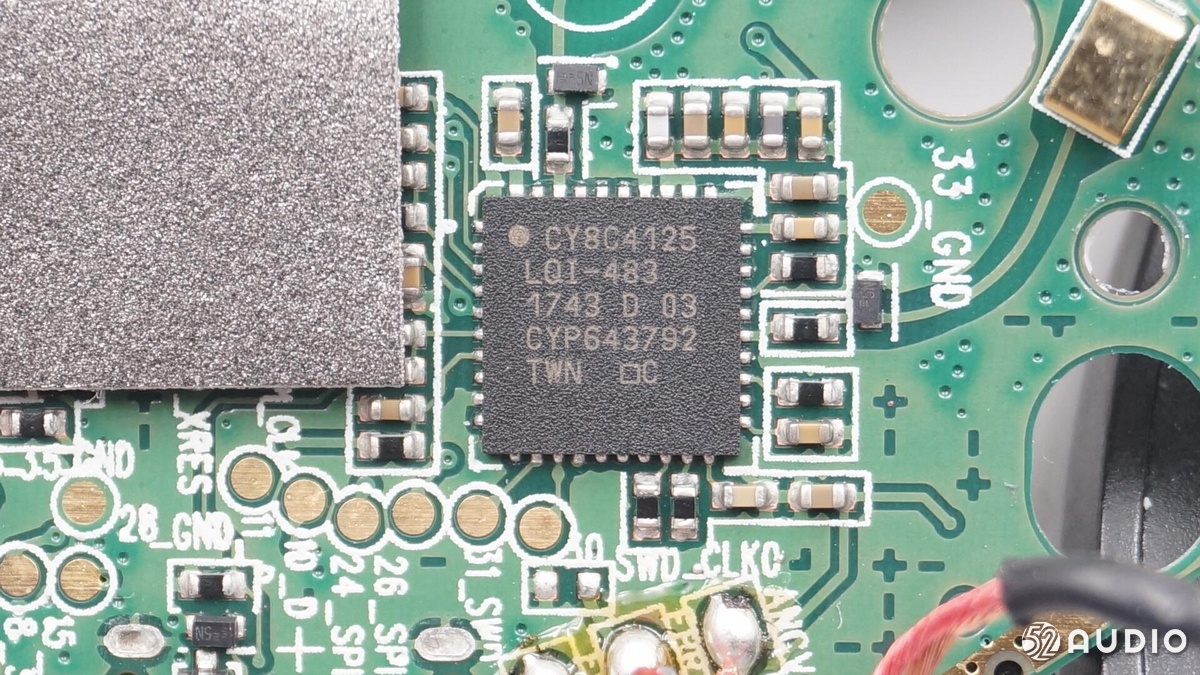

赛普拉斯 CY8C4125LQI 内置ADC和电容式触摸感应。用于多麦克风拾音和触摸。

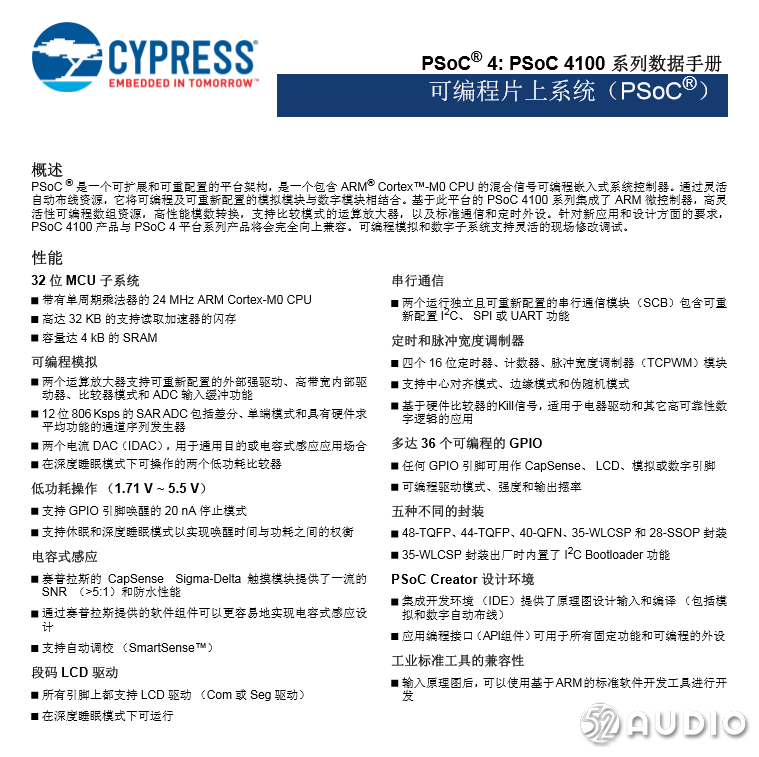

赛普拉斯 CY8C4125LQI 详细资料。

耳机外圈的结构由六根螺丝固定。

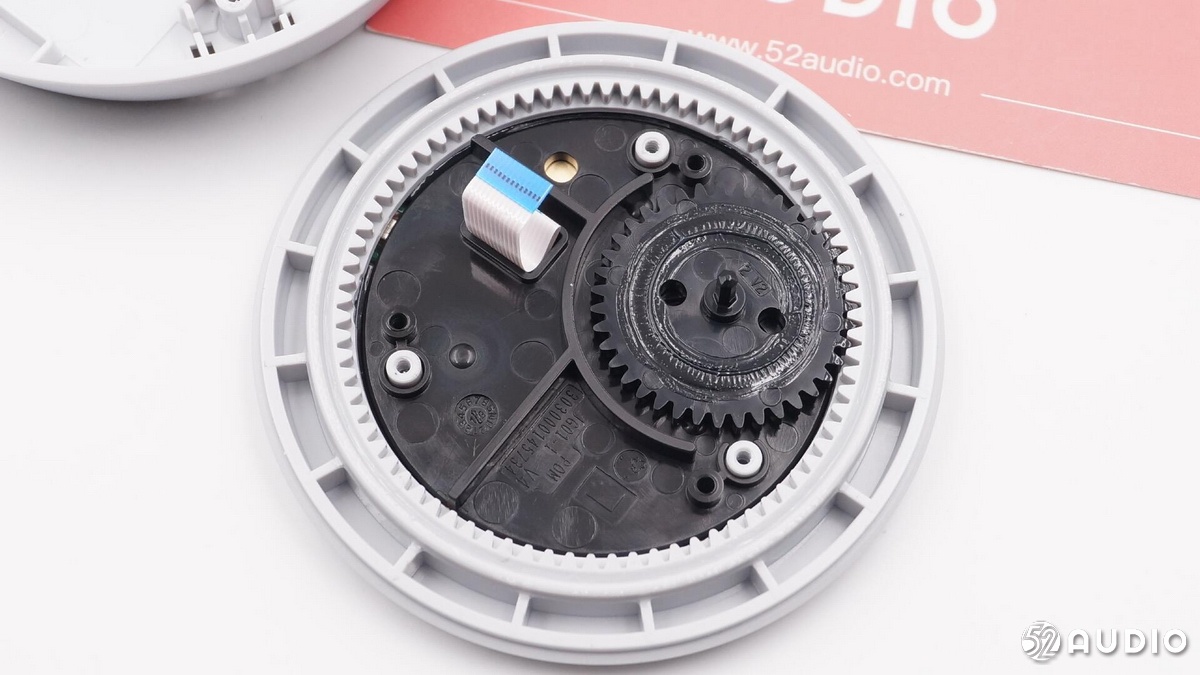

耳机外层的齿轮传动机构。

耳机侧面盖板内是麦克风阵列和触摸面板。

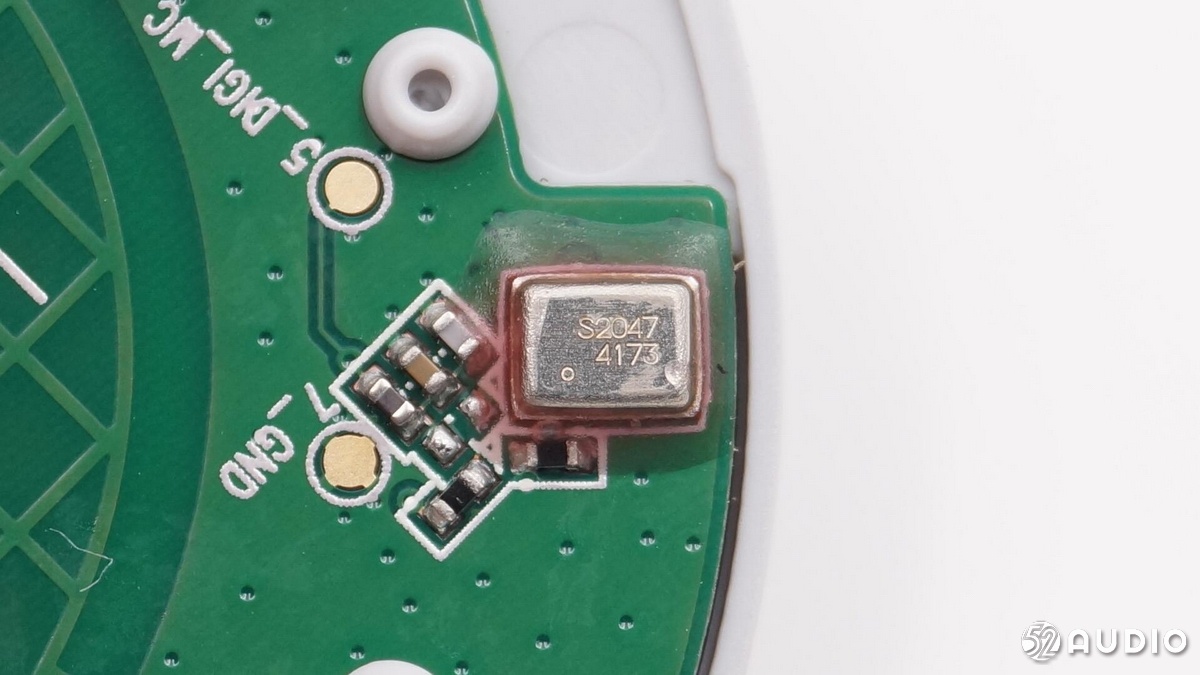

丝印 S2047 4173的MEMS硅麦。

丝印 819 MPS1的MEMS硅麦。

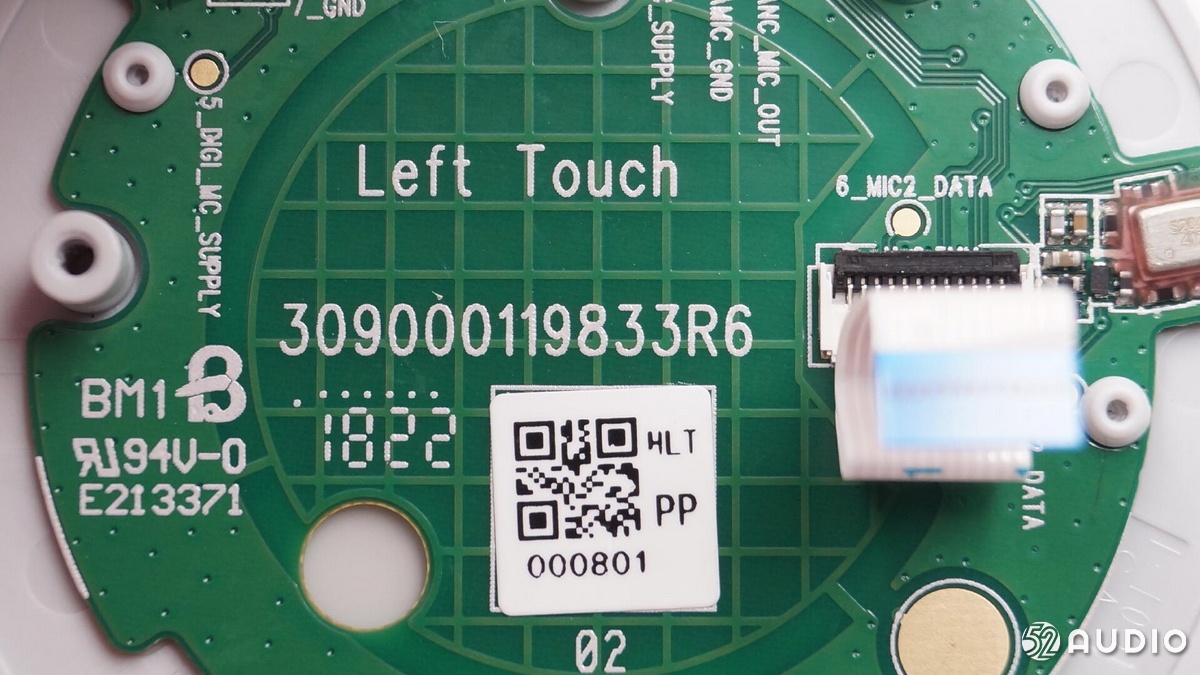

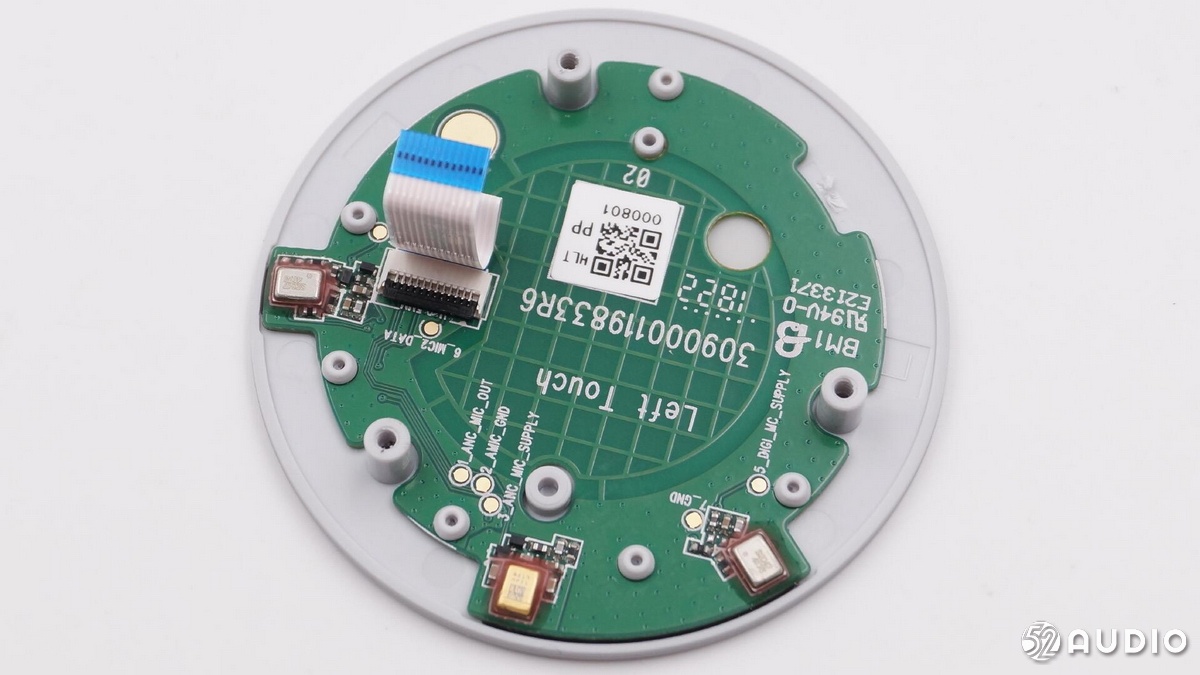

左侧的触摸面板特写,印有Left Touch。

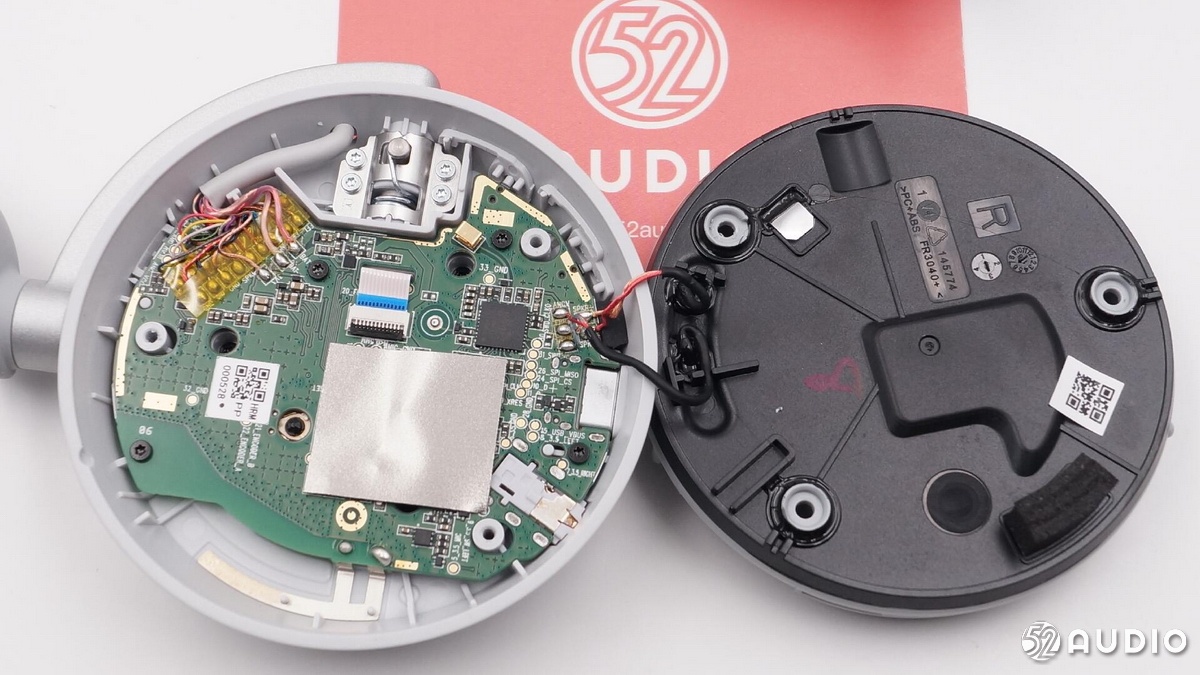

拆开右侧的耳机,主板上有一块石墨贴纸。

蓝牙天线特写。

主板正面。

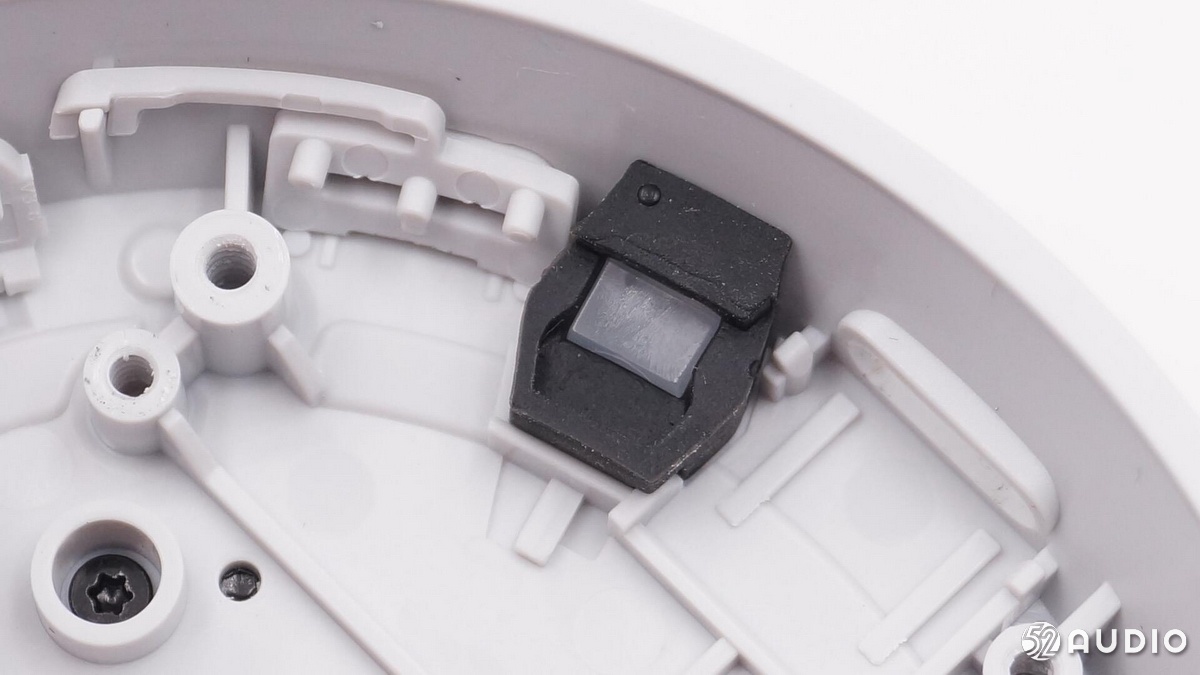

指示灯的遮光橡胶和导光条。

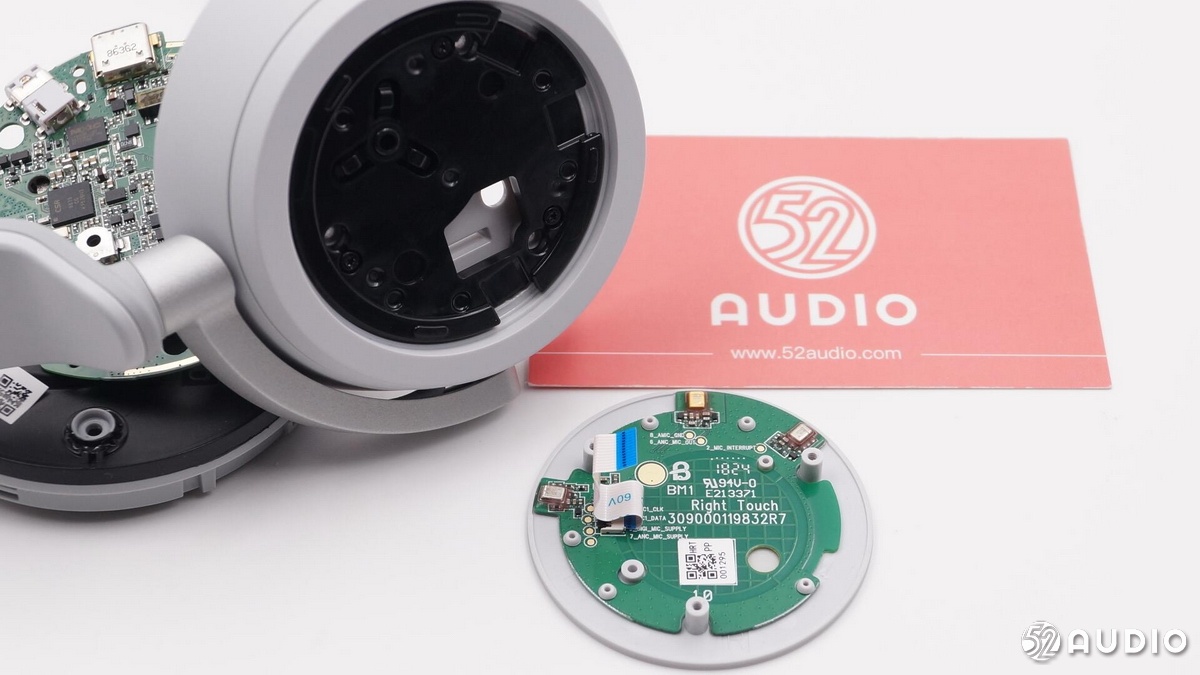

拆下右侧耳机盖板。

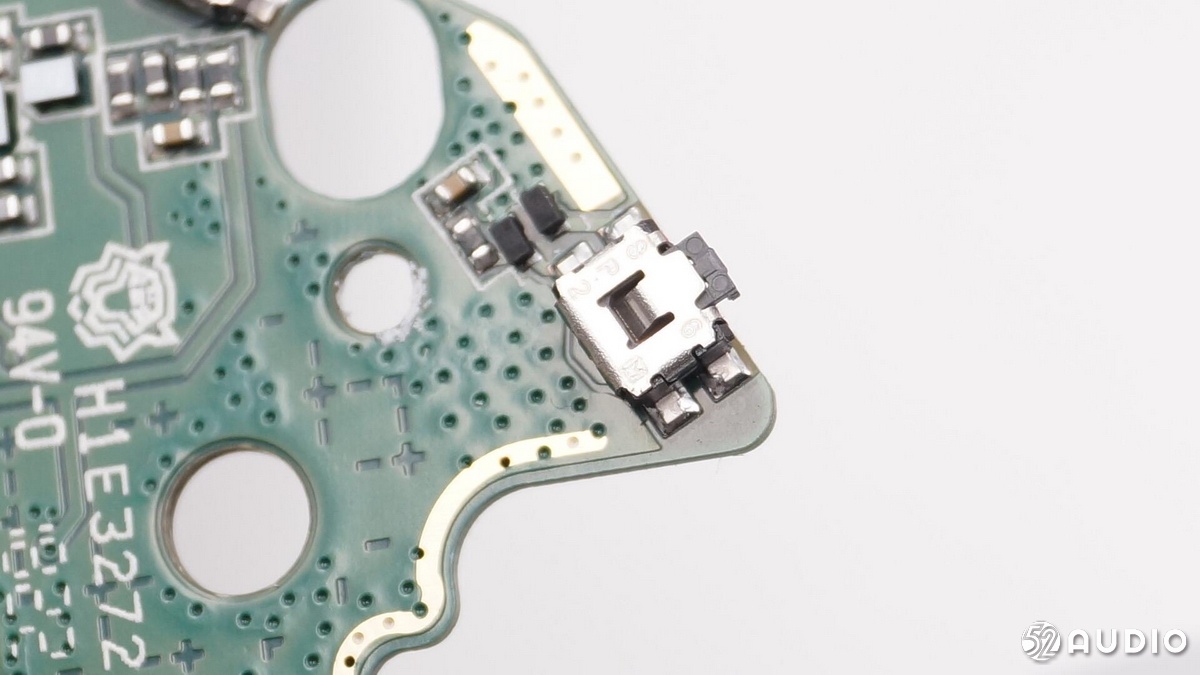

侧面的按钮开关,有ESD保护,防止静电击穿损坏主板。

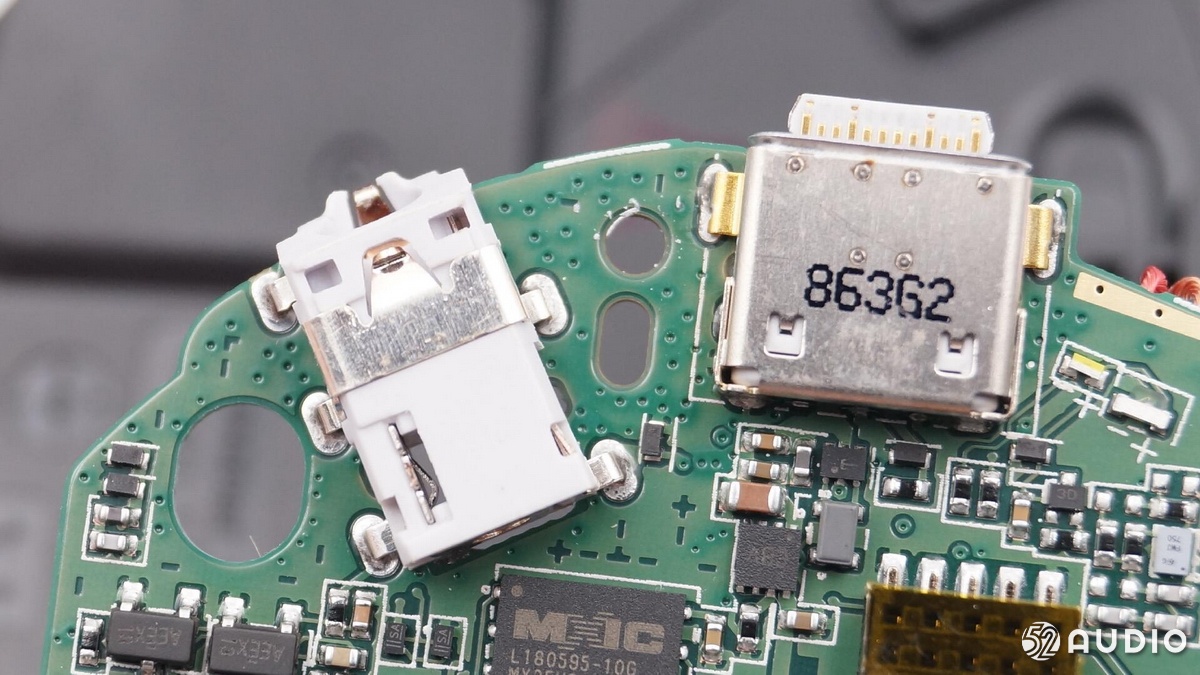

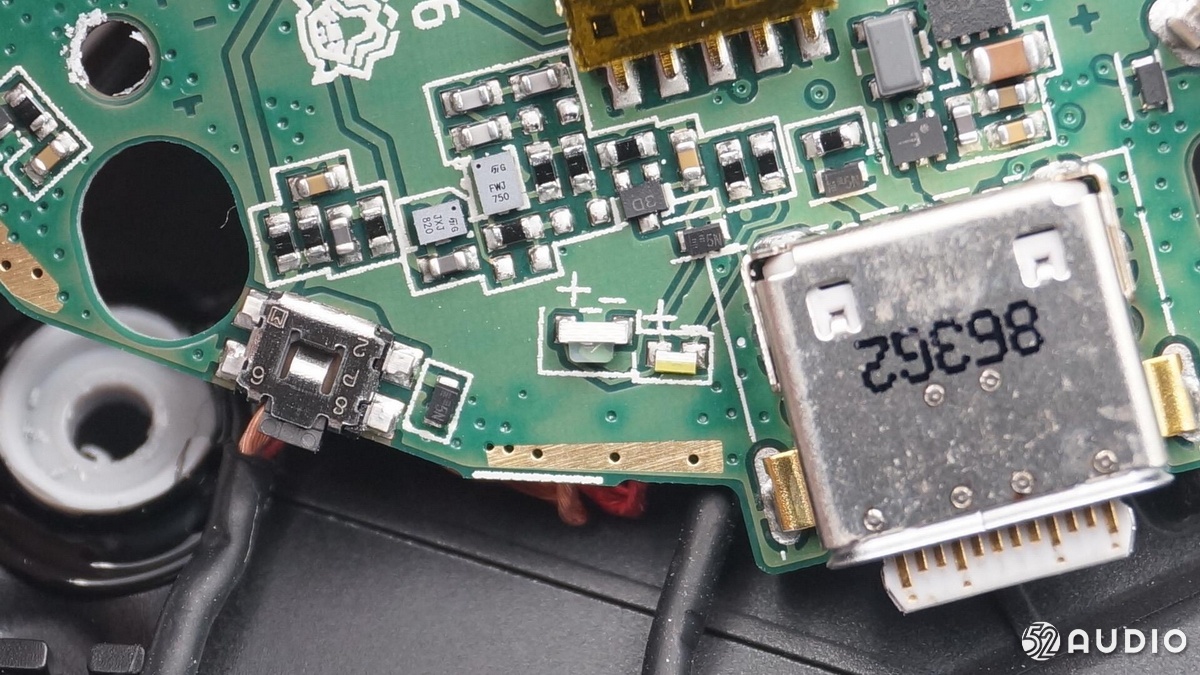

3.5mm音频接口与Type-C插座。

同样被胶带覆盖的插座。

触摸顶针,连接耳机端面的电路板响应触摸操作。

右耳的赛普拉斯 CY8C4125LQI 内置ADC和电容式触摸感应。用于多麦克风拾音和触摸。

TI 德州仪器TPS71401 超低静态电流LDO。

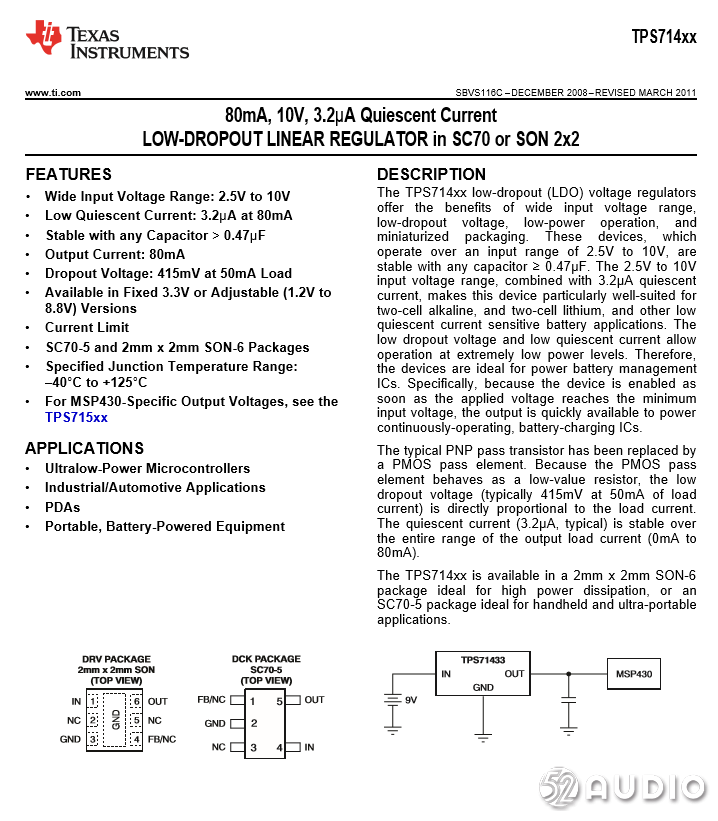

TI德州仪器 TPS71401 详细资料。

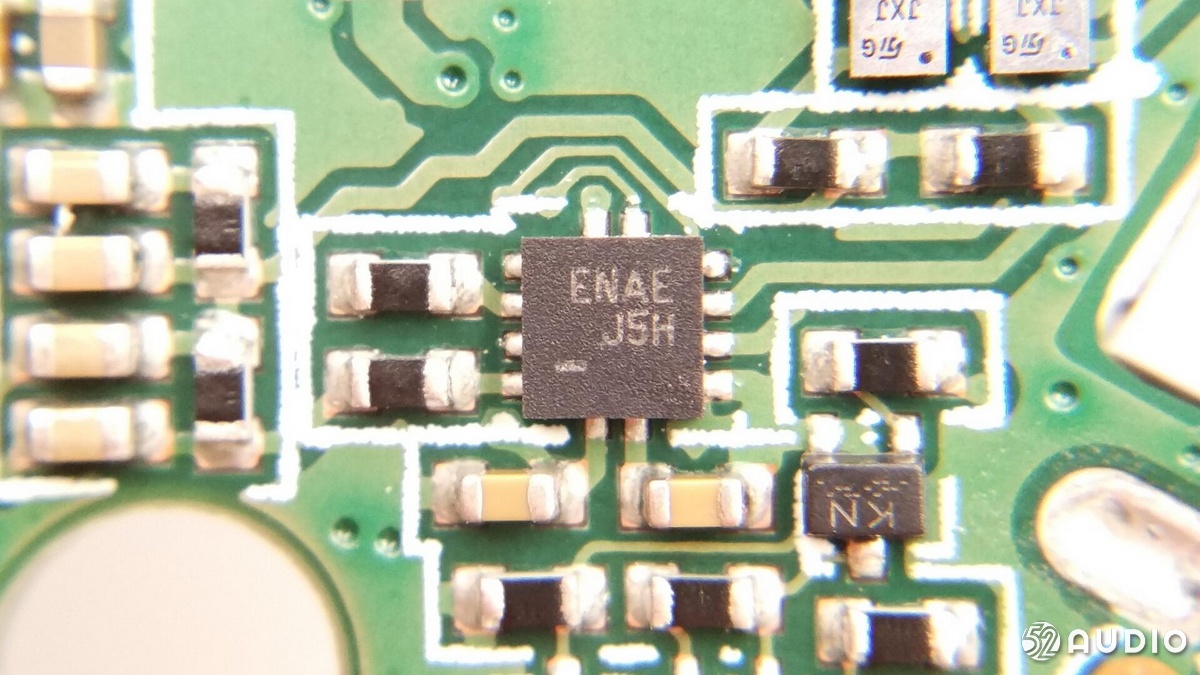

丝印“ENAE J5H”的IC。

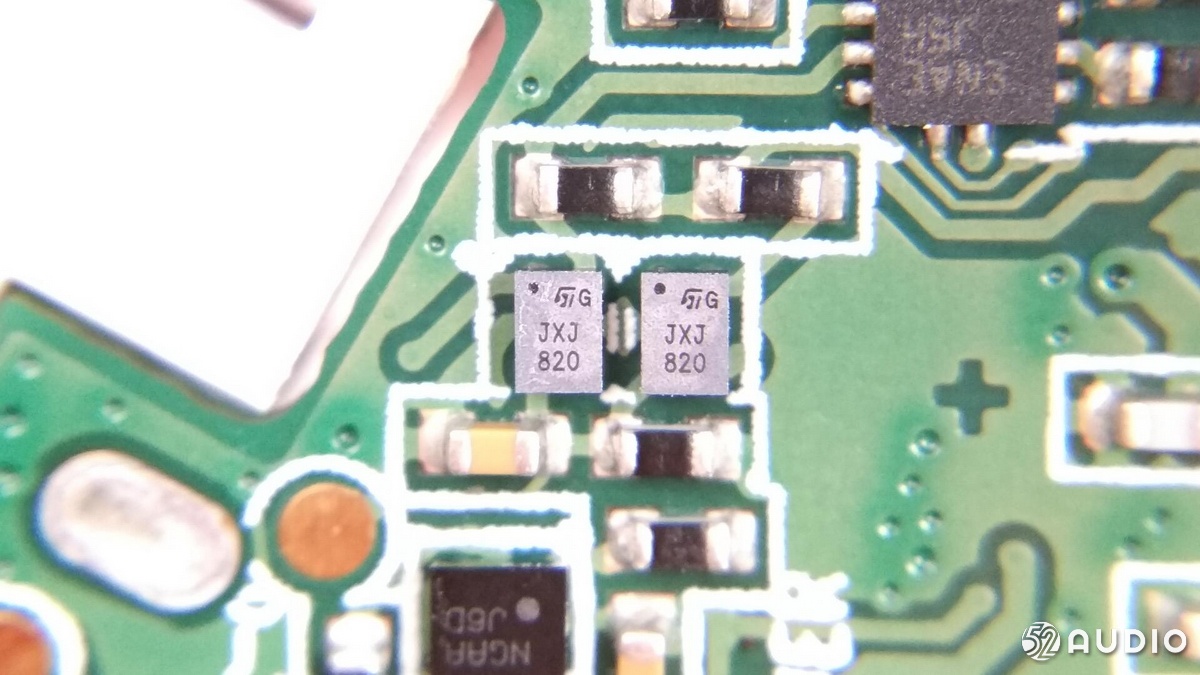

两颗丝印“JXJ 820”的IC。

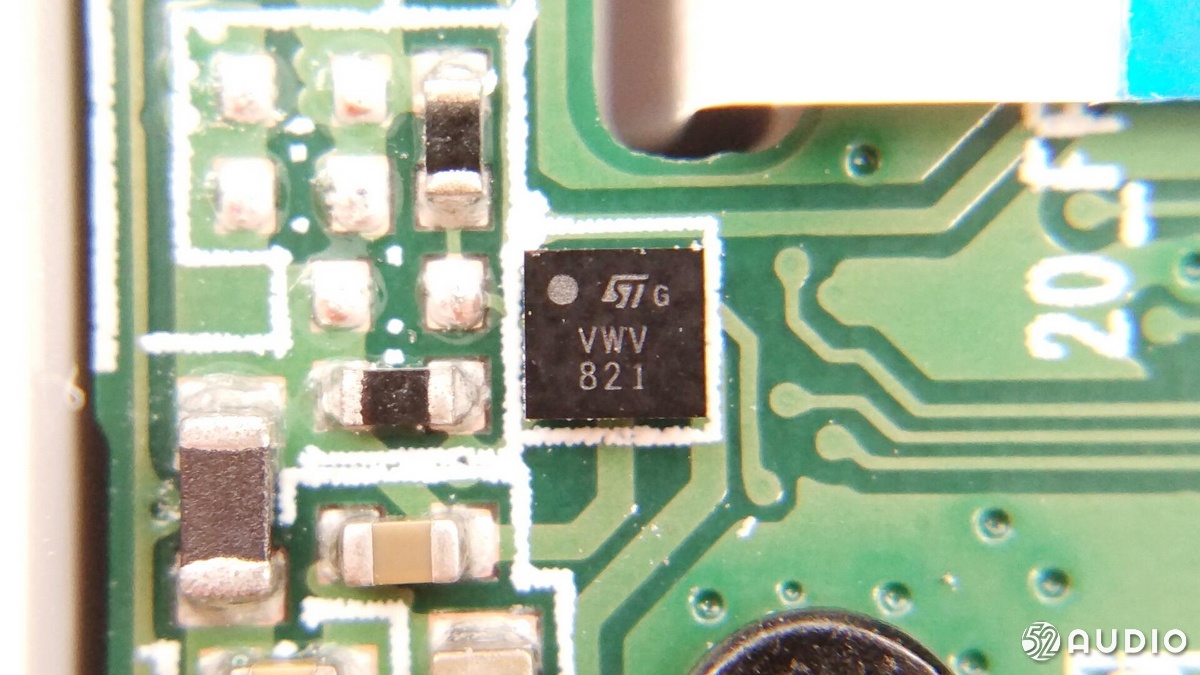

丝印VWV 821的IC。

丝印MHAA HND和NGAA 36D的IC。

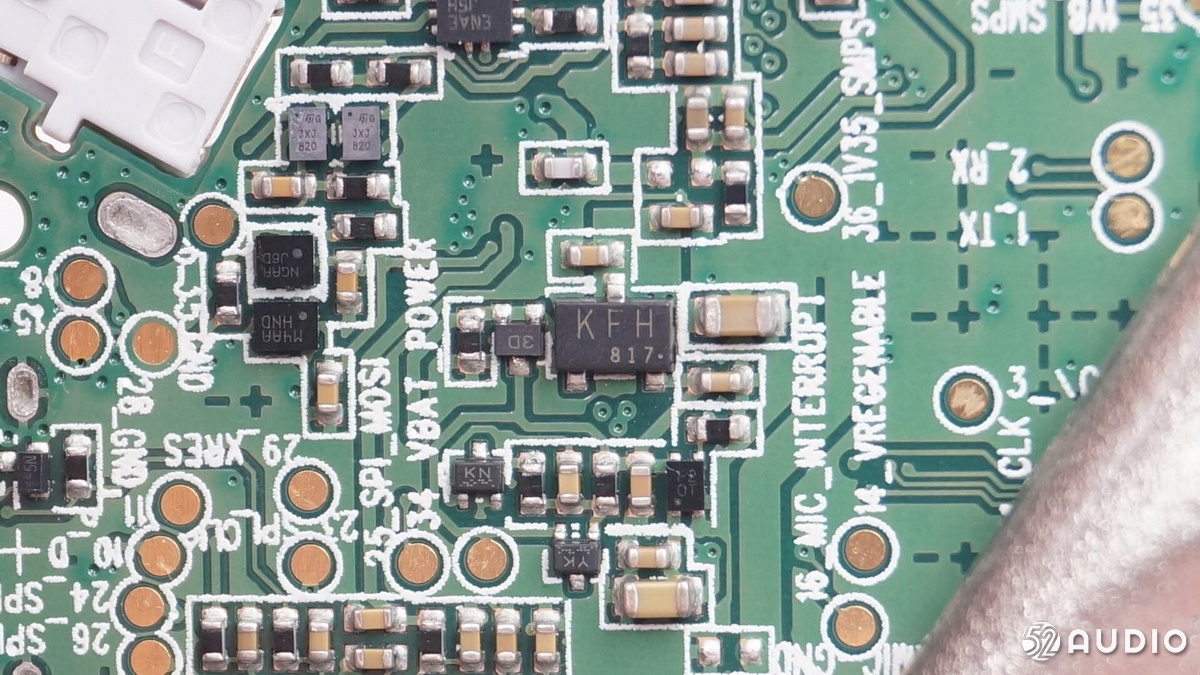

丝印KFH 817的IC。

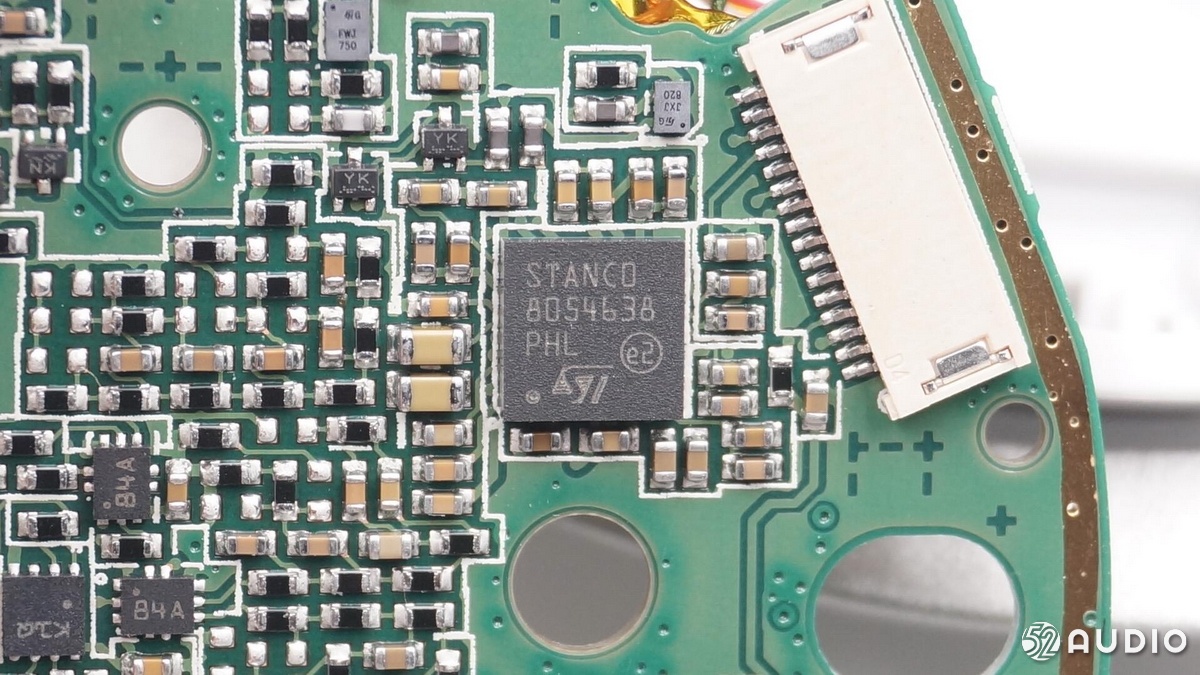

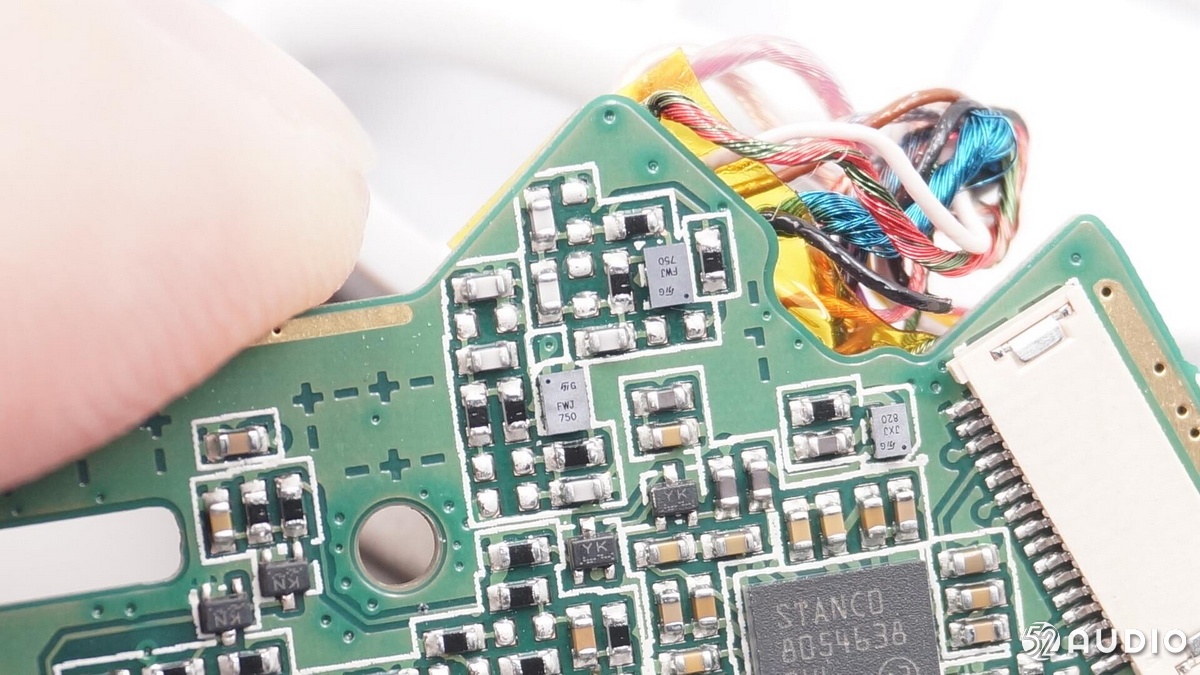

ST意法半导体 STANC0 这是一颗ANC处理器,整合了数字配置反馈和前馈主动噪声消除(ANC)处理技术。

两颗丝印FWJ 750的IC。

CSR蓝牙芯片外置充电扩流管,下面是TI 德州仪器 BQ24314,锂电池充电器前端保护IC。

两颗不同颜色的指示灯。

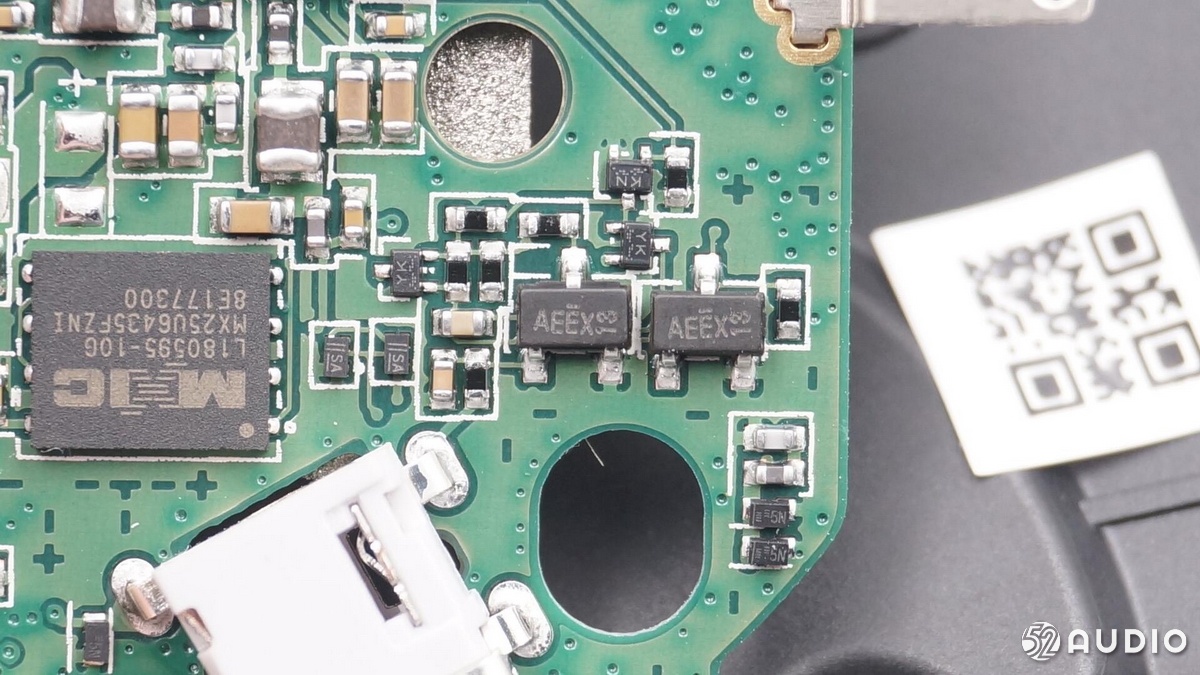

两颗丝印AEEX的IC。

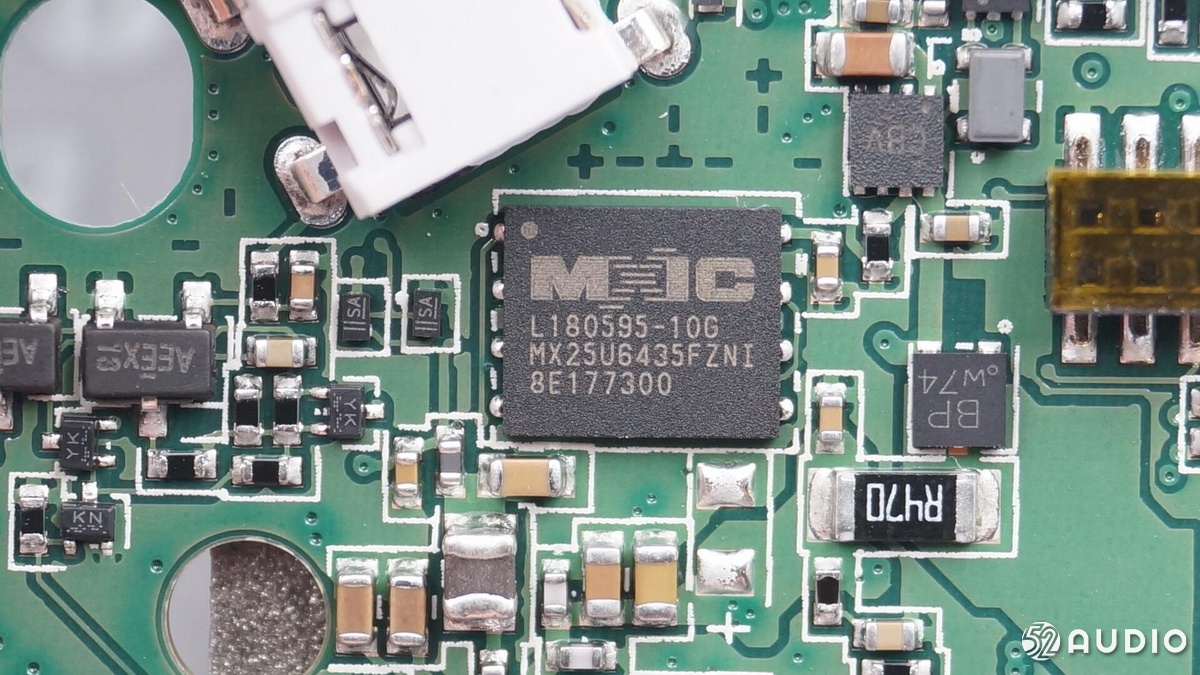

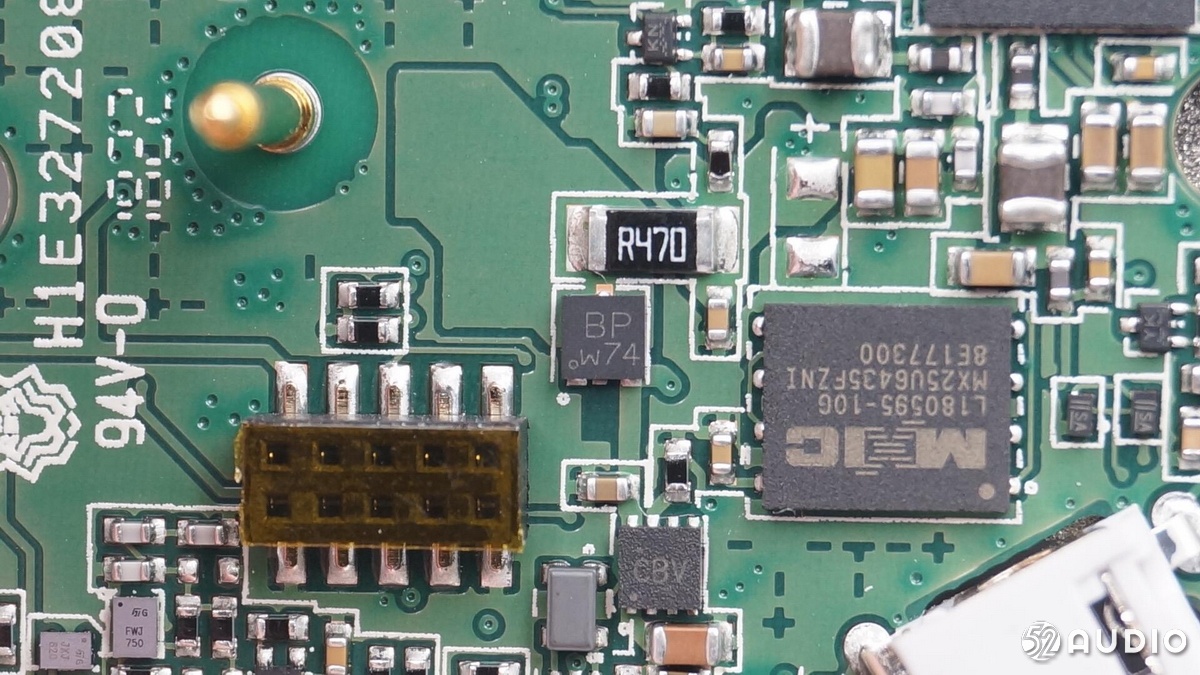

旺宏 MX25U6435F 存储器。

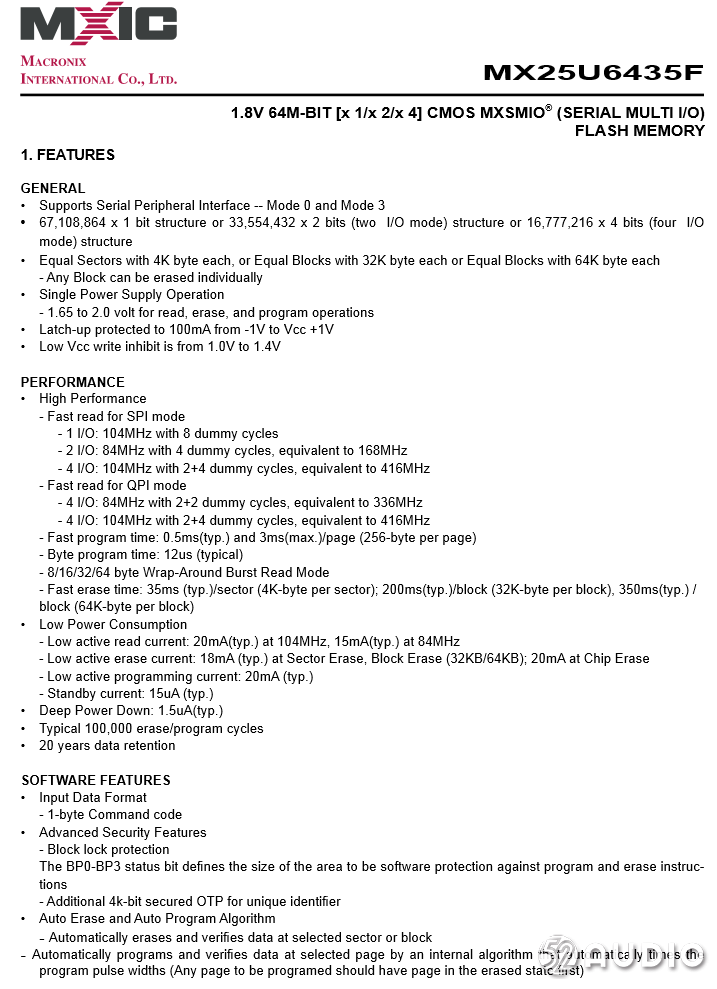

旺宏 MX25U6435F 详细资料。

24C02存储器。

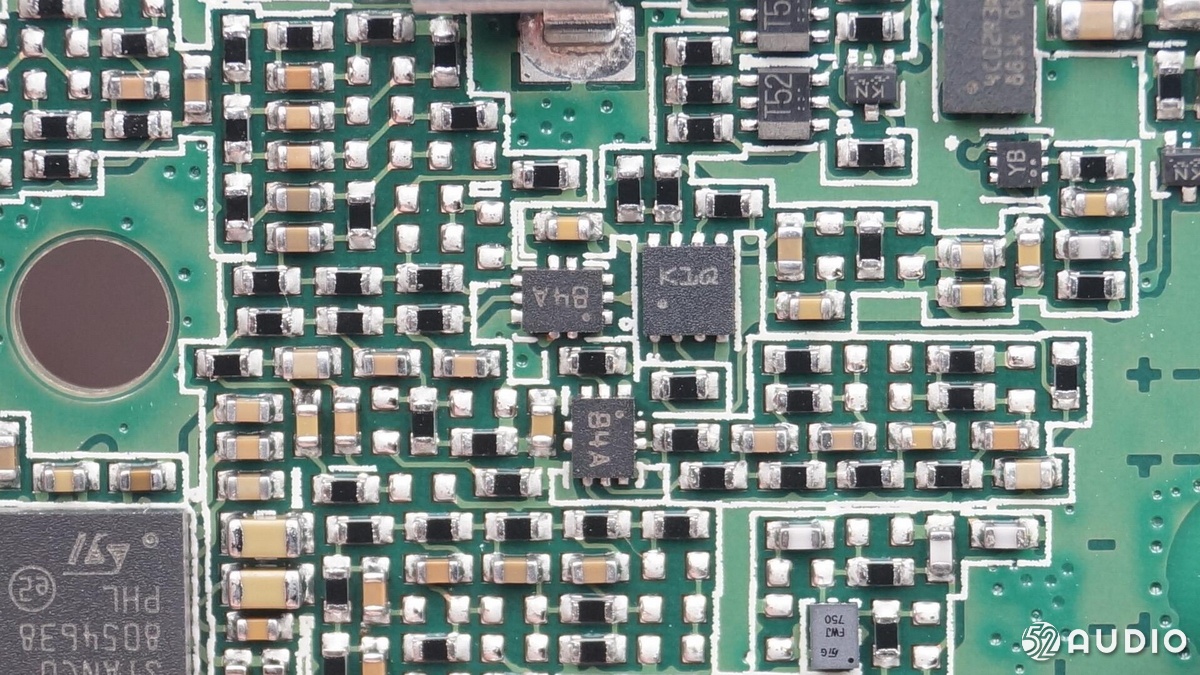

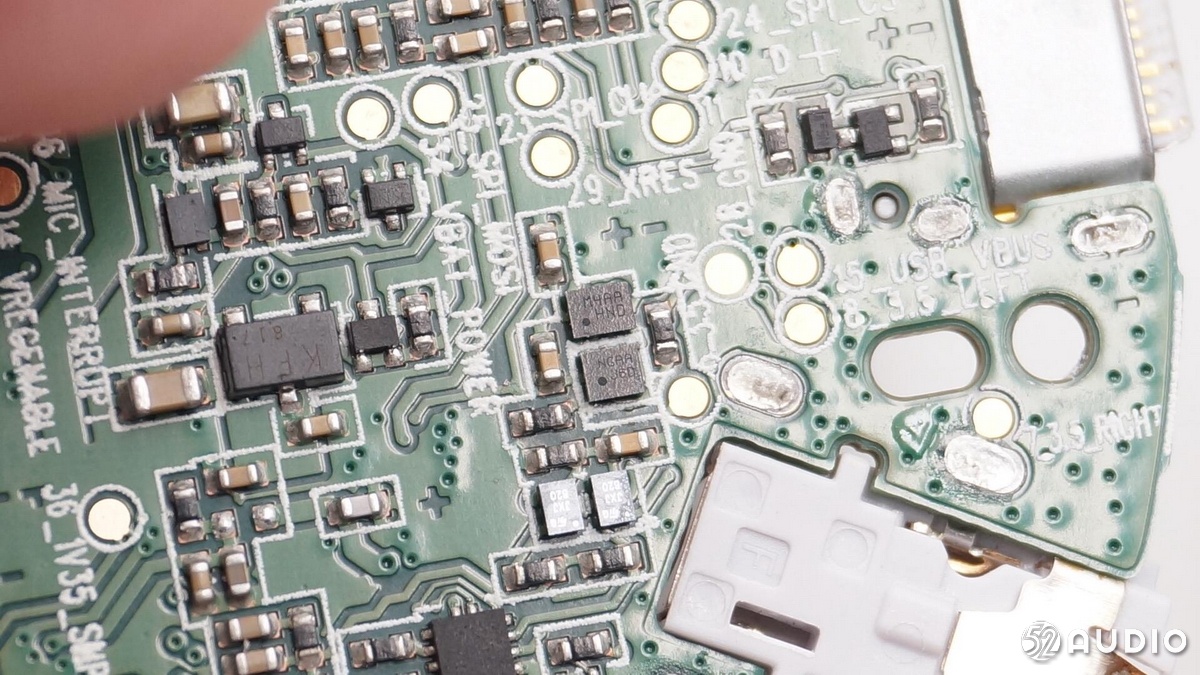

部分电路特写,密密麻麻的元件。

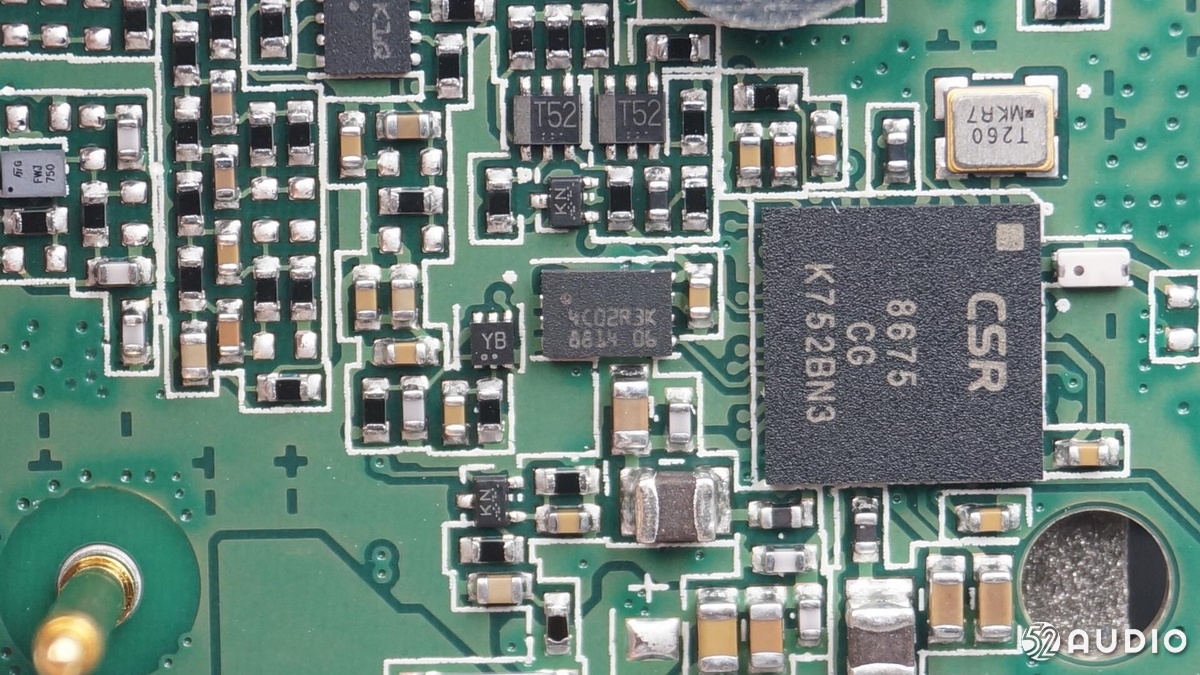

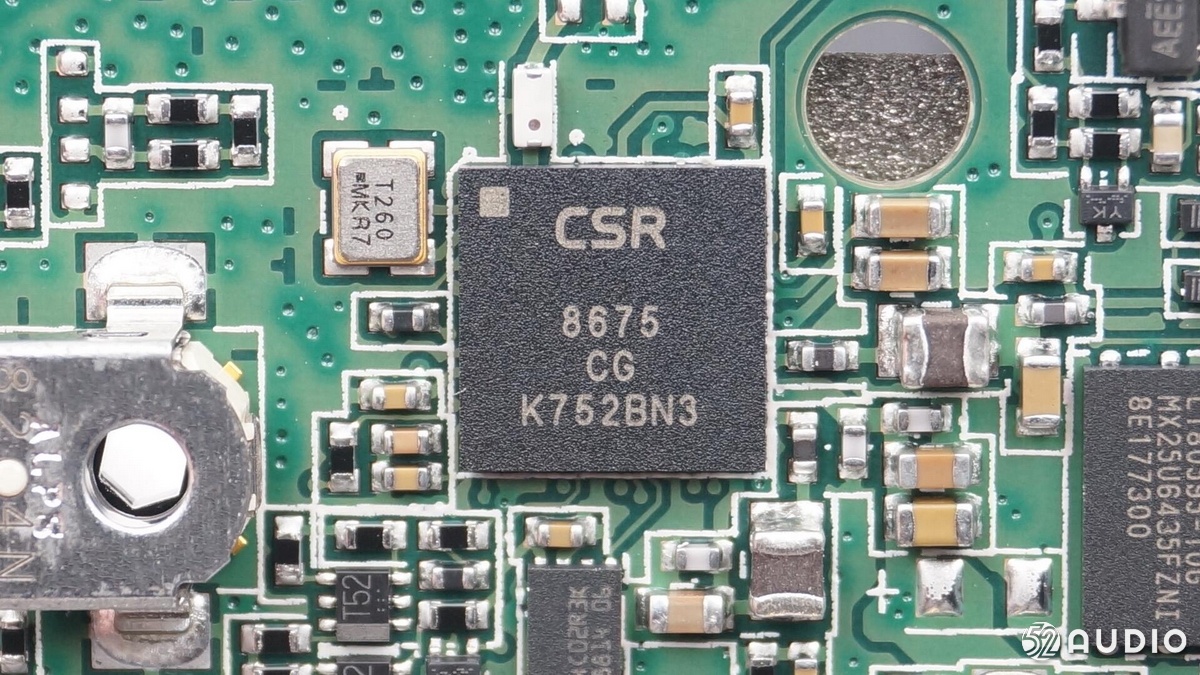

Qualcomm高通 CSR8675 蓝牙音频系统级芯片。

CSR8675芯片是高通首次引进主动降噪技术,使其成为全球首款集成ANC功能的旗舰级音频解决方案的蓝牙音频系统级芯片;支持高达24bit的音频以及120MIPS DSP;集成双模式蓝牙,支持aptX HD的蓝牙音频传输协议;支持aptX低延时技术。

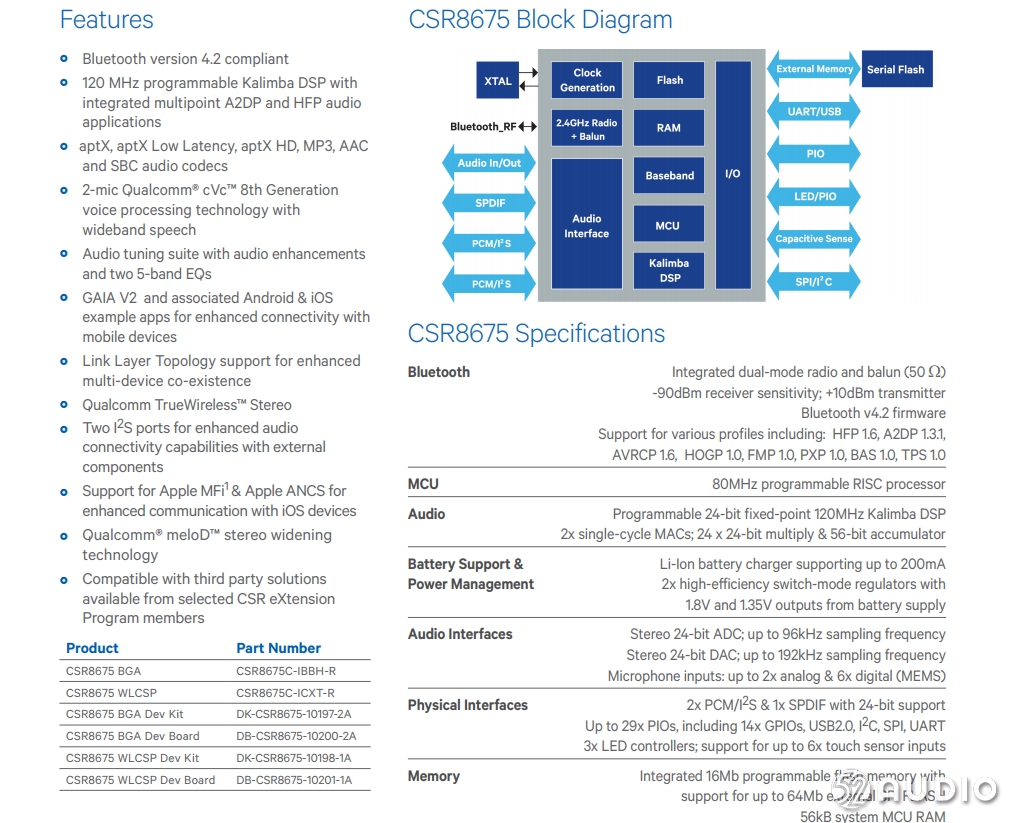

Qualcomm高通 CSR8675 资料图。

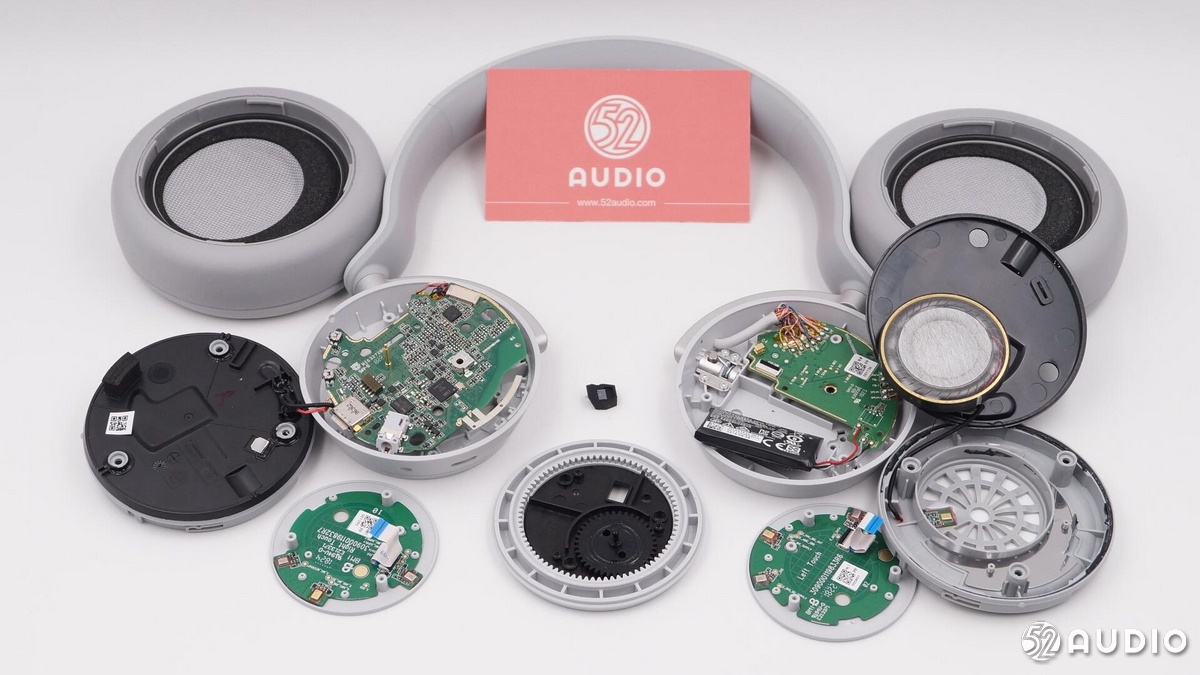

微软Surface头戴式降噪蓝牙耳机 拆解全家福。

我爱音频网总结

微软Surface头戴式降噪蓝牙耳机整体采用银灰色金属机身,与Surface系列其他产品一致,做工精致,优雅大气;耳罩内侧的海绵垫柔软舒适,外面是灰色蛋白皮材质包裹,戴在头上非常透气。

微软Surface Headphones在头戴式蓝牙耳机中,是为数不多支持佩戴感应的;拨盘式旋钮操作起来简单易用,而且耳罩的侧面支持触控操作,结合起来用比较方便。

耳机内部结构有层次;主板上的导线焊接分为三层,每层之间通过高温胶带加强绝缘;插座上有胶带覆盖;按钮开关有ESD保护,防止静电击穿损坏主板。

微软Surface头戴式降噪蓝牙搭载Qualcomm高通 CSR8675 蓝牙音频系统级芯片,在发布时也是旗舰级产品。其他的IC也都来自大牌厂商,从内到外都是业内优秀水准。

当然,身为Surface系列的第一代音频产品,其未来也依然具备许多迭代的潜力。例如蓝牙5.0、aptX、LDAC以及Hi-Res这些我们常见的功能,就极有可能出现在下一代Surface Headphones身上,甚至有消息称Surface系列的TWS耳机也在研发中,我爱音频网将会持续关注。
